Перегородки в частном жилом доме своими руками: из чего и как сделать

Иногда перегородки бывают навесные - например, стеклянные межкомнатные перегородки, подвешиваемые к потолку.

В жилищном строительстве значение перегородок достаточно велико.

Требования к перегородкам

От конструктивного решения перегородок в значительной мере зависит обеспечение функциональных качеств здания, а также экономические показатели их возведения. Поэтому, несмотря на кажущуюся простоту конструкций перегородок, к ним предъявляются требования самого разного свойства.

1. Прочность на восприятие перегородками горизонтальных механических воздействий (как мы понимаем, вертикальных нагрузок нет). Здесь же мы отметим условие гвоздимости, т.е. способность перегородок воспринимать консольную нагрузку - выдерживать массу навешиваемых на них полок, картин, зеркал и т.п.
2. Жёсткость, устойчивость. Перегородки не должно вести, коробить. От этого зависит их вид, который может быть ухудшен появлением трещин. При некачественно выполненных работах или неверном подборе материалов перегородка может даже выйти из своей плоскости.
3. Перегородки должны иметь наименьшую толщину, поскольку от этого зависит полезная площадь помещения.
4. Наименьшая масса перегородок диктуется тем, что перегородки опираются на перекрытие, и этот же фактор определяет материал перегородок: например, на балочном деревянном перекрытии не возводят перегородки из кирпича или подобного тяжёлого материала.
5. Звукоизолирующие требования предъявляют к перегородкам в не меньшей степени, чем к стенам. При этом межквартирные перегородки должны иметь более высокие показатели звукоизоляции, чем межкомнатные.
6. Повышенная водостойкость и влагонепроницаемость в помещениях с влажным режимом эксплуатации.
7. Благоприятные экономические показатели, на которые влияют не только стоимость материалов, но и трудоёмкость возведения перегородок, индустриальное^ в их изготовлении, простота монтажа.

Классификация перегородок

Приведём разнообразие перегородок к их классификации по следующим признакам.

По назначению:

• межкомнатные - для разделения помещений в пределах одной квартиры;
• межквартирные - для разделения квартир в пределах одного этажа;
• в помещениях с влажным режимом эксплуатации (например, в санузловых и ванных помещениях).

По степени разделения помещений:

• разделительные - возводятся на всю высоту этажа для полной изоляции смежных помещений друг от друга;
• выгораживающие — выгораживают только часть помещения (стеклоблоки, ширмы и пр.).

По условиям эксплуатации:

• стационарные, т.е. неразборные — для постоянного разделения помещений;
• трансформируемые (раздвигающиеся, складывающиеся) для временного разделения помещений.

По конструкциям:

• монолитные (сплошного сечения) — кирпич, мелкие перегородочные блоки;
• слоистой структуры - каркасные с обшивкой каким-либо листовым материалом.

По способу звукоизоляции:

• акустически однородные - выполнены из однородного материала;
• акустически неоднородные — либо слоистой структуры, либо из отдельных вертикальных слоёв с воздушным зазором между ними.

По материалам и способам возведения:

• мелкоштучные — кирпич, гипсолитовые плиты, мелкие блоки;
• каркасные - включающие в себя материал каркаса (дерево, металл), межкаркасное заполнение (минеральную вату, пенополистирол, керамзит и др.) и обшивку каким-либо листовым материалом (гипсокартонные листы, гипсоволокнистые листы, цементно-стружечные плиты, магнезитовые листы и др.);
• крупногабаритные — гипсолитовые панели; в малоэтажном строительстве применяются крайне редко.

Перегородки из мелкоштучных каменных материалов

Перегородки из мелкоштучных материалов (кирпича, керамических, ячеистых или иных мелких перегородочных блоков) имеют сплошное, монолитное, сечение и относятся, таким образом, к акустически однородным конструкциям. В силу пристального в последнее время внимания к экологичности строительных материалов, особенно тех, что находятся внутри помещения, подчеркнём, что рассмотренные ниже перегородки относятся к экологически чистым конструкциям.

Особенностью этих перегородок является то, что они возводятся на перекрытии, а устройство чистого пола осуществляется после их возведения.

Кирпичные перегородки

Кирпичные перегородки — это традиционные стационарные перегородки. Из всех каменных материалов кирпич «старше» всех. Это прочные, влагостойкие и негорючие ограждающие конструкции.

Ощутимым достоинством кирпичных перегородок являются их звукоизолирующие свойства, чему в большой мере способствует масса конструкции: масса перегородки толщиной 65 мм составляет 120 кг/м², а толщиной 120 мм — 220 кг/м². Это говорит о том, что перегородки в полкирпича могут быть выполнены как межквартирные. Однако замечательные звукоизолирующие способности будут обеспечены, если швы тщательно заполнены раствором, а зазоры и щели между перегородками и капитальными стенами, потолком и полом заполнены упругим материалом, монтажной пеной или расшиты раствором. Кроме того, полная звукоизоляция перегородки в полкирпича может быть нарушена при устройстве в ней большого количества глухих отверстий под электрические розетки: ведь перегородка в этом месте остаётся совсем тонкой.

Привлекательным в кирпичных перегородках является и то, что этим малоразмерным материалом можно выложить криволинейную поверхность.

Мы помним, что идеальных конструкций не бывает. Вот и у кирпичных перегородок есть крупные недостатки, которые в последнее время вытесняют этот материал в деле возведения перегородок. Прежде всего, это большая трудоёмкость работ, отсюда - увеличенные сроки строительства. Второе, чему надо обязательно следовать, - это то, что работы должны выполняться мастером своего дела. В противном случае будут выложены неровные стены, что приведёт и к дополнительным материальным затратам - на выравнивание стен штукатуркой, а это, помимо расходов на материал, ещё более увеличит сроки строительства.

Конструктивные решения перегородок

Перегородки толщиной 65 мм возводят только в небольших помещениях, в которых длина перегородки не будет превышать 5 м, а высота - 3 м. Кладку ведут с перевязкой швов, причём с перевязкой, обратите внимание, не только традиционно вертикальных швов, но и горизонтальных. Это нужно для обеспечения жёсткости конструкции (к сожалению, в последнее время трудно найти мастера, который взялся бы выполнить такую кладку). С той же целью перегородки армируют стержнями диаметром 4...6 мм, укладываемыми в один ряд; арматуру закладывают в вертикальном и горизонтальном направлениях через 520 мм.

Перегородку нужно закрепить к капитальной стене и к перекрытиям. Один из вариантов крепления перегородки к стене заключается в следующем. Готовят полосу из оцинкованной стали 20x0,6...0,7 мм и длиной 500...700 мм, один конец которой отгибают под углом 90° (для закрепления перегородки в полкирпича берут полосу шириной 50 мм). Далее закладывают полосу в кладку так, чтобы отогнутый конец примыкал к стене, и закрепляют его к стене дюбелем диаметром 6 мм. Длину дюбеля выбирают такой, чтобы он входил в стену на 60...80 мм. Полосу закладывают через 520 мм.

В другом решении крепления перегородки к стене используется скоба, её готовят из полосовой стали 50x5 мм и длиной примерно 250 мм. К скобе приваривается стержень диаметром 8... 10 мм, который свободным концом вставляется в отверстие в стене глубиной примерно 60...80 мм. Стержень может быть приварен не сбоку скобы, а в её середине. Скобы выставляются по высоте через 1 м. В выставленные таким образом скобы закладываются кирпичи перегородки.

В нижней части перегородка к перекрытию не закрепляется, поскольку в этом нужды нет: она возводится на конструкции перекрытия, удерживаясь в последующем конструкцией пола. К верхнему перекрытию перегородка закрепляется с помощью стержня, приваренному одним концом к листу из оцинкованной стали, а другим концом вставленному в отверстие в перекрытии. Лист, в свою очередь, закрепляется к перегородке дюбелями. Крепление производится через 1 м. Также возможно крепление к перекрытию с помощью скобы, аналогично таковому к стене.

Если в небольшом помещении возводится перегородка в полкирпича, т.е. толщиной 120 мм, то её не армируют, так как жёсткость конструкции обеспечивается. Кладку ведут с перевязкой вертикальных швов.

В случае длины перегородки больше 5 м, а высоты - 3 м перегородку армируют, но армирование осуществляют только в горизонтальном направлении - двумя стержнями диаметром 6 мм через каждые 6 рядов кладки.

Крепление перегородки в полкирпича к капитальной стене и к перекрытиям производится описанными выше способами.

Для исключения образования звуковых мостиков рекомендуется прокладывать упругий материал в местах примыкания перегородки к перекрытиям и стенам.

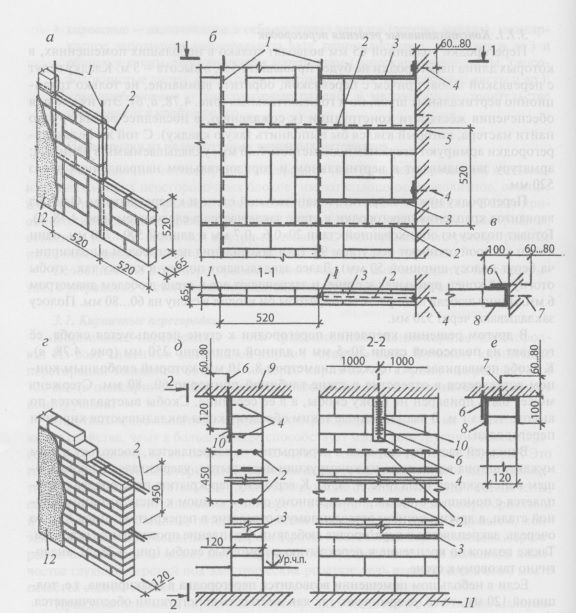

Конструирование кирпичных перегородок: а — вид перегородки в четверть кирпича; г — то же, в полкирпича; б — крепление перегородки к стене с помощью стальной полосы; в - то же, с помощью скобы; д - крепление перегородки к верхнему перекрытию с помощью стальной полосы; е — то же, с помощью скобы; 1 - арматура вертикальная d = 4...6 мм; 2 — то же, горизонтальная; 3 - полоса из оцинкованной стали 500...700x0,6...0,7 мм, шириной 20 мм для перегородки в четверть кирпича и 50 мм для перегородки в полкирпича; 4 - дюбель d = 6 мм; 5 - стена; 6 - стержень d = 8...10 мм, приваренный к скобе; 7— вариант положения стержня; 8 - скоба из полосы оцинкованной стали 50x5 мм; 9 - верхнее перекрытие; 10 - полоса из оцинкованной стали 200x50x5 мм; 11 — нижнее перекрытие; 12 - штукатурка

Отделка кирпичных перегородок

Качественно выложенные и расшитые перегородки могут остаться без отделки, если это задумано дизайн-проектом. Если же это не входит в планы архитектора, то кирпичные перегородки могут быть отделаны одним из следующих способов:

• штукатуркой под толстые обои, которые скрывают неровности грубого штукатурного слоя;
• штукатуркой, затем шпатлёвкой с последующей оклейкой тонкими обоями или под покраску;
• гипсокартонными листами;
• керамической плиткой.

Конструкции перекрытий, на которые устанавливаются кирпичные перегородки

Поскольку масса кирпичных перегородок значительна, то не на любом перекрытии они могут быть возведены. Какие же конструкции перекрытий могут воспринимать нагрузку от кирпичных перегородок?

1. Монолитная или сборная железобетонная плита.
2. Сборное перекрытие из ячеистобетонных плит, а также сборно-монолитное перекрытия с применением ячеистых блоков.
3. Балочное перекрытие по стальным балкам. Здесь возможно несколько вариантов положения балки под перегородки.

Самый простой вариант - это когда положение балки под перегородку совпадает с положением несущей балки перекрытия. В этом случае перегородка возводится по несущей балке. При этом расчёт может показать необходимость более мощной балки под перегородку, чем несущие балки (балка 6\ здесь показана балка над перегородкой первого этажа, под перегородку она такая же).

Во втором варианте положение перегородки не совпадает с положением несущей балки, но перегородка параллельна несущим балкам. Тогда под перегородку закладывается дополнительная балка (балка 2). Высота сечения дополнительной балки меньше по сравнению с несущими балками перекрытия на 1-2 номера, т.е. если несущие балки имеют высоту сечения 160 мм, то под перегородку можно взять балку с сечением 140 мм.

И наконец, третий вариант. Перегородка проектируется поперёк несущих балок (балка 5). Тогда балка под перегородку приваривается к несущим балкам, при этом располагаясь либо под верхними полками двутавров, либо на их нижних полках.

Дополнительные балки закладывают не только под перегородки, но и над перегородками - для крепления к ним конструкций перегородок. Крепление перегородок к балкам перекрытий и к дополнительным балкам производится по аналогии с таковым, показанном на рисунке.

И последнее. Все дополнительные балки, не совпадающие с несущими балками, должны быть привязаны к ближайшим координационным осям.

Если перекрытие балочное деревянное, а хочется сделать перегородку из кирпича, то под перегородку устанавливают стальную балку. Над перегородкой балка может быть деревянной, но тогда необходимо исключить прямой контакт дерева и кирпича - проложить какой-либо гидроизоляционный материал.

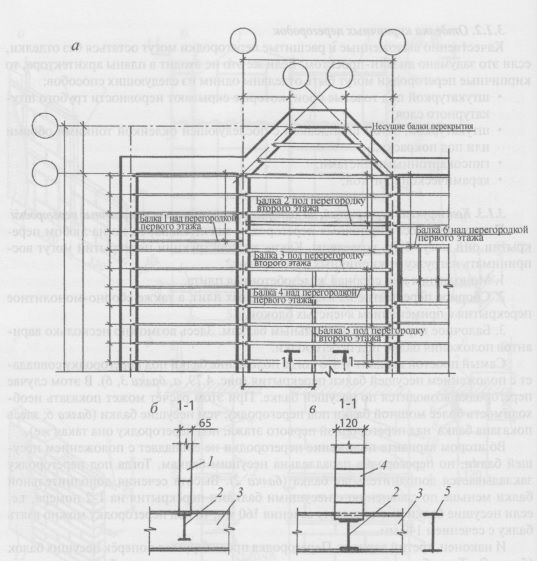

Размещение балок под перегородки: а - план раскладки балок перекрытия над первым этажом, в том числе балок под перегородки; б - размещение балки под перегородку под верхней полкой несущей балки; в — то же, на нижней полке; 1 — кирпичная перегородка в четверть кирпича; 2— балка под перегородку; 3 - стальная двутавровая несущая балка; 4 - кирпичная перегородка в полкирпича; 5 — сечение несущей двутавровой балки.

Перегородки из мелкоблочных материалов

Перегородочные мелкие блоки на рынке предлагаются из разных материалов и с широкой линейкой размеров:

• пескоцементные (пескобетонные) полнотелые и пустотелые блоки с размерами 390x188x90/120 мм;
• бетонные и керамзитобетонные полнотелые и пустотелые блоки с размерами 390x190x90/140 мм;
• газобетонные блоки с размерами 500/600x200/250x50...250 мм (с градацией 25 мм) и пенобетонные блоки с размерами 600x240x70 мм.

Кладка перегородок выполняется с перевязкой швов. Блоки кладутся на цементно-песчаный раствор, за исключением газобетонных и пенобетонных блоков, для которых приобретается специальный клей.

Армирование мелкоблочных перегородок не производится.

Перегородки устанавливаются на конструкцию перекрытия. При необходимости (например, если поверхность перекрытия неровная) под перегородку наносят выравнивающий слой из цементно-песчаного раствора. Для исключения звукового мостика нижний ряд блоков устанавливают на прослойку из какого-либо упругого материала, например рубероида. Для восприятия температурных, осадочных и усадочных деформаций кладку перегородки не доводят до низа вышележащего перекрытия на 10...20 мм с тем, чтобы в последующем этот зазор заполнить монтажной пеной или другим эластичным материалом.

Крепление перегородок к несущей или самонесущей стене обязательно. Простое решение сводится к креплению с помощью полосы из оцинкованной стали толщиной 0,6...0,7 мм и шириной 50 мм; полоса крепится к стене и к перегородке дюбелями. На высоту перегородки 3 м требуется 3...4 крепления.

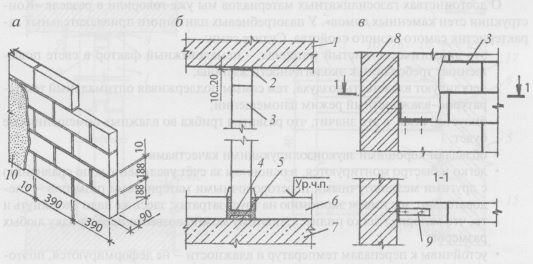

Устройство перегородок из мелких блоков: а — вид перегородки из перегородочных пескоцементных (пескобетонных) блоков; б — примыкание перегородки к перекрытиям; в - крепление перегородки к стене; 1 - верхнее перекрытие; 2 - полиуретановая пена; 3 - перегородка из мелких блоков; 4 - упругая прокладка; 5 — выравнивающий слой из цементно-песчаного раствора; 6 — конструкция пола; 7- нижнее перекрытие; 8 - несущая стена; 9 - полоса из оцинкованной стали для крепления перегородки к стене; 10 - отделка перегородки

Крепление может производиться и посредством скоб, как кирпичных перегородок.

При коротких перегородках - менее 4 м - и угловых крепление их к верхнему перекрытию может не осуществляться. Длинные перегородки нужно закрепить. Это делается теми же способами, что и в случае кирпичных перегородок.

Отделка перегородок из мелких блоков производится теми же материалами, что и кирпичных перегородок.

Конструкции перекрытий, на которые устанавливаются мелкоблочные перегородки, такие же, что и в случае кирпичных перегородок.

Перегородки из пазогребневых плит

Сегодня из мелкоштучных материалов, которые, пожалуй, чаще всего рекомендуются к применению для возведения перегородок, являются пазогребневые гипсовые плиты (ПГП) и газосиликатные.

Гипсовые плиты изготавливаются из гипсового вяжущего по литьевой технологии. Плиты выпускаются полнотелые и пустотные с размерами 667x500x80/100 мм (это наиболее востребованный размер), в том числе налажен выпуск влагостойких плит. Газосиликатные плиты пустотные имеют размеры 600x300x80 мм. Пазогребневыми плиты называются из-за своей формы: на противоположных торцах плит имеются выступы — гребни и пазы — для соединения плит между собой.

О достоинствах газосиликатных материалов мы уже говорили в разделе «Конструкции стен каменных домов». У пазогребневых плит много привлекательных характеристик самого разного свойства. Судите сами:

• это экологически чистый материал - немаловажный фактор в свете повышенных требований к экологичности жилища;
• регулируют влажность воздуха, тем самым поддерживая оптимальный температурно-влажностный режим в помещении;
• биоустойчивы, а это значит, что развития грибка во влажных помещениях не будет;
• обладают хорошими звукоизолирующими качествами;
• легко и быстро монтируются, в основном за счёт увеличенных по сравнению с другими мелкоштучными перегородочными материалами размеров - следовательно, мы имеем экономию на трудозатратах; здесь же надо упомянуть и то, что материал легко пилится, поэтому можно возвести перегородку любых размеров;
• устойчивы к перепадам температур и влажности - не деформируются, поэтому подходят для малоэтажных домов, помещения которых наиболее близко расположены к природе с её «капризами»;
• не горючие, т.е. не пожароопасные; при этом являются хорошим диэлектриком - актуально, если в помещении много электроприборов;
• имеют ровную гладкую поверхность, которая не требует штукатурных работ; это даёт экономию материалов и трудозатрат;
• хорошо выдерживает консольную нагрузку, следовательно, можно подвесить элементы мебели - полки, шкафы и пр.

Технология возведения перегородок из пазогребневых плит существенно не отличается от таковой из других мелкоштучных материалов. Разница в том, что плиты укладываются не на раствор, а на гипсовый клей, который наносится в область паз-гребень.

Кладка идёт с перевязкой вертикальных швов. Армирование кладки не требуется.

Первый ряд плит устанавливается на клей, который наносится на звукоизолирующую подложку. Конструкция пола устраивается после монтажа перегородки; между перегородкой и конструкцией пола прокладывается кромочная лента, назначение которой - воспринимать деформации (более подробную информацию см. раздел «Полы»).

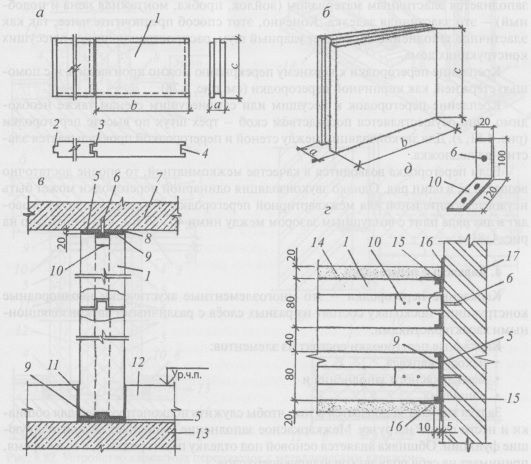

Устройство перегородок из гипсовых пазогребневых плит: а - пазогребневое соединение плит; б - вид пазогребневой плиты; в - соединение перегородки с перекрытиями; г - устройство двойной перегородки и её крепление к стенам; д - вид скобы; 1 - пазогребневая гипсовая плита; 2 - гребень; 3 - пазогребневое соединение; 4- паз; 5 - звукоизолирующая подложка; 6- дюбель; 7- верхнее перекрытие; 8—герме-тик; 9 - монтажный клей; 10 - скоба из оцинкованной стали толщиной не менее 1 мм, с размерами 120x100x20 мм; 11 -кромочная лента; 12- конструкция пола; 13- нижнее перекрытие; 14 - отделочная штукатурка; 15 - звукопоглощающая прокладка; 16 - армирующая лента с последующим шпаклеванием; 17-стена.

В верхней части перегородка крепится к перекрытию с помощью скобы, выполненной из оцинкованной стали толщиной не менее 1 мм. Зазор между потолком и перегородкой можно заполнить раствором - это так называемая жёсткая заделка.

Крепление перегородки к верхнему перекрытию можно производить и с помощью стержней, как кирпичной перегородки.

Крепление перегородок к несущим или самонесущим стенам также необходимо. Оно осуществляется посредством скоб - трёх штук по высоте перегородки. Для звукоизоляции между стеной и перегородкой прокладывается эластичная подложка.

Если перегородка возводится в качестве межкомнатной, то вполне достаточно возвести её в один ряд. Однако звукоизоляция одинарной перегородки может быть неудовлетворительной для межквартирной перегородки. Тогда перегородку возводят в два ряда плит с воздушным зазором между ними 40...50 мм, что и показано на рисунке.

Каркасные перегородки

Каркасные перегородки - это многоэлементные акустически неоднородные конструкции, поскольку состоят из разных слоёв с различными звукоизоляционными характеристиками.

Каркасные перегородки состоят из элементов:

• некоего каркаса,
• межкаркасного заполнения и
• обшивки.

Задача каркаса заключается в том, чтобы служить подконструкцией для обшивки и нести от неё нагрузку. Межкаркасное заполнение выполняет звукоизолирующие функции. Обшивка является основой под отделку перегородки и, в то же время, принимает на себя роль звукоизолирующего слоя.

Материал обшивки и межкаркасного заполнения зависит от материала каркаса. В последнее время наиболее часто для каркаса применяется металлический гнутый профиль, реже - деревянный брус.

Перегородки с металлическим каркасом

Элементам каркаса являются направляющий и стоечный стальные гнутые профили: длинномерные элементы П-образного сечения.

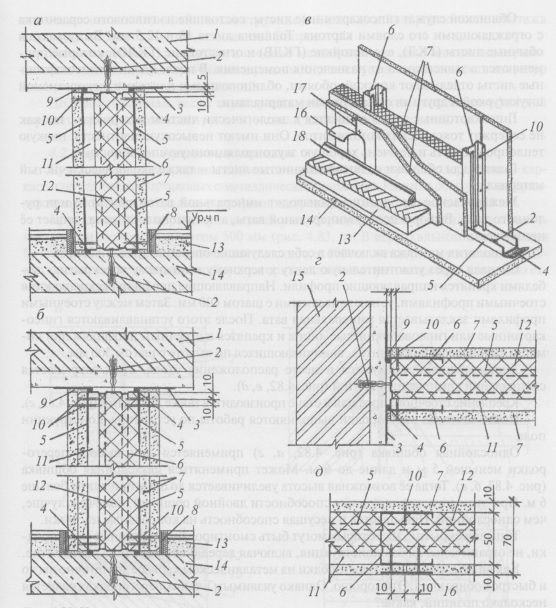

Устройство каркасных перегородок с металлическим каркасом; а - вертикальное сечение однослойной перегородки; б- то же, двухслойной перегородки; в - вид перегородки; г - горизонтальное сечение перегородки; д - узел соединения листов; 1 - верхнее перекрытие; 2 - дюбель; 3 - разделительная лента; 4 - уплотнительная лента; 5 — стальной направляющий профилированный каркас; 6 — стальной стоечный профилированный каркас, шаг 600 мм; 7- гипсокартонный ГКЛ или гипсоволокнистый ГВЛ лист; 8— лента кромочная; 9 — шпаклёвка; 10- самонарезающий винт, шаг 300 мм; 11 - воздушный зазор; 12 - звукоизоляционные плиты из минеральной ваты; 13 - конструкция пола; 14 — нижнее перекрытие; 15 - стена; 16 - армирующая стыковочная лента для проклейки швов; 17-стык листов; 18- плинтус.

Обшивкой служат гипсокартонные листы, состоящие из гипсового сердечника с ограждающими его слоями картона. Толщина листа 10 и 12,5 мм. Выпускаются обычные листы (ГКЛ), влагостойкие (ГЮТВ) и огнестойкие (ГКЛО), которые применяются в зависимости от назначения помещения. В последующем гипсокартонные листы отделывают краской, обоями, облицовочными плитками, декоративной штукатуркой и другими отделочными материалами.

Гипсокартонные листы относятся к экологически чистым материалам, так как не содержат токсических компонентов.

Годятся для обшивки и гипсоволокнистые листы - также экологически чистый материал.

Межкаркасное заполнение производят минеральной ватой плитного или рулонного типа. Выбор в пользу минеральной ваты, а не пенополистирола, решает её негорючесть.

Технология монтажа включает в себя следующие операции.

Сначала через уплотнительную ленту к верхнему и нижнему перекрытию дюбелями крепятся направляющие профили. Направляющие профили раскрепляются стоечными профилями, устанавливаемыми с шагом 600 мм. Затем между стоечными профилями закладывается минеральная вата. После этого устанавливаются гипсокартонные или гипсоволокнистые листы и крепятся к стоечным профилям при помощи самонарезающих винтов, ввинчивающихся по высоте с шагом 300 мм.

Листы обшивки стыкуются в месте расположения стоек, стык закрывается специальной армирующей лентой.

Крепление стоечного профиля к стене производится также дюбелями.

После монтажа перегородки выполняются работы по устройству конструкции пола.

Однослойная обшивка применяется при высоте перегородки меньшей 5 м и длине до 6 м. Может применяться двухслойная обшивка. Тогда её возможная высота увеличивается до 6,5 м при длине больше 6 м. При этом звукоизолирующие способности двойной обшивки, конечно, лучше, чем однослойной. Повышается и несущая способность на консольные нагрузки.

Типы перекрытий, на которых могут быть смонтированы каркасные перегородки, не ограничены: любая конструкция, включая деревянное балочное перекрытие.

Как видим, каркасные перегородки на металлическом каркасе достаточно легко и быстро собираются. Это хорошо. Однако уязвимым в таких перегородках является несколько позиций, какие?

Во-первых, возможно не обеспечивается требуемая звукоизоляция помещений из-за небольшой массы конструкции: и стальные профили, и минеральная вата не дают в совокупности 200...250 кг/м², что являлось бы препятствием для проникания ударного звука. Кроме того, металл очень гулкий материал, способный хорошо передавать звуковые волны. Слоистая структура перегородки, конечно, несколько поправляет положение, но для полной звукоизоляции помещений не достаточно эффективна.

Во-вторых, ограниченная несущая способность на восприятие консольных нагрузок. Разумеется, можно заранее предусмотреть, где будет висеть полка, и усилить это место соответствующей под конструкцией, А если дизайн-проект после монтажа перегородки будет изменён, что делать? Вопрос.

Вопрос возникает и с экологичностью межкаркасного заполнения: минеральная вата относится к негорючим материалам, однако в условиях высоких температур пожара становится весьма токсичной.

По этим причинам такие перегородки рассматриваются скорее как офисный вариант ограждающей конструкции, нежели для жилых помещений.

4.2. Перегородки с деревянным каркасом

Суть и набор составляющих элементов каркасных перегородок с деревянным каркасом не отличается от таковых с металлическим каркасом. Разница состоит в материале каркаса: берутся не стальные профили, а деревянный брус с сечением 60x50 мм.

Брус крепится к верхнему и нижнему перекрытию с помощью винтов с пластмассовыми дюбелями с шагом 500 мм. В вертикальном направлении брус с тем же сечением устанавливается с шагом 600 мм — под размер листов обшивки. Крепление вертикального бруса к горизонтальным производится с помощью самонарезающих винтов.

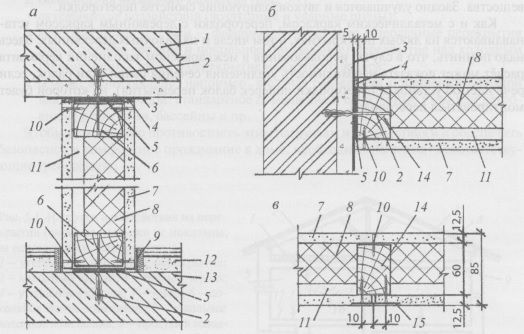

Устройство каркасных перегородок с деревянным каркасом: а - вертикальное сечение перегородки; б - горизонтальное сечение перегородки; в - узел соединения листов; 1 - верхнее перекрытие; 2 - винт с пластмассовым дюбелем, шаг 500 мм; 3 - разделительная лента; 4 - шпаклёвка; 5 - лента уплотнительная; 6 - горизонтальный деревянный брус 50x60 мм; 7- гипсокартонный ГВЛ или гипсоволокнистый ГВЛ лист; 8 - звукоизоляционные плиты из минеральной ваты; 9 - лента кромочная; 10 - самонарезающий винт, шаг 300 мм; 11 - воздушный зазор; 12 - конструкция пола; 13 - нижнее перекрытие; 14 - вертикальный брус 50x60 мм, шаг 600 мм; 15 - лента армирующая.

Листы обшивки крепятся к горизонтальному и вертикальным брусу также посредством самонарезающих винтов с шагом 300 мм.

Крепление вертикального бруса к стенам производится с помощью винтов с пластмассовыми дюбелями с шагом 500 мм. Стык листов оформляется с помощью армирующей ленты.

На рисунке показана однослойная обшивка, но может устраиваться двухслойная, трёхслойная.

В пользу перегородок с деревянным каркасом можно поставить их большую, по сравнению с металлическим каркасом, массивность и, стало быть, лучшую звукоизоляцию.

Возможно и повышение несущей способности на консольную нагрузку, если вместо гипсокартонных или гипсоволокнистых листов обшивки набить доски; доски набиваются под последующую отделку. Обшивка также производится профилированной доской типа «вагонки», при соответствующем дизайне помещения.

Немаловажным фактором в деле улучшения экологичности помещений является засыпка керамзита в качестве звукоизолирующего материала; это не только негорючий материал, но и не выделяющий при высоких температурах токсичные вещества. Заодно улучшаются и звукоизолирующие свойства перегородки.

Как и с металлическим каркасом, перегородки с деревянным каркасом устанавливаются на любых перекрытиях, в том числе и на балочных деревянных. Здесь надо помнить, что в случае использования в межкаркасном заполнении керамзита расчёт может показать необходимость увеличения сечения балки (или балок, если речь идёт об установке перегородки поперёк балок перекрытия), на которой будет монтироваться перегородка.
