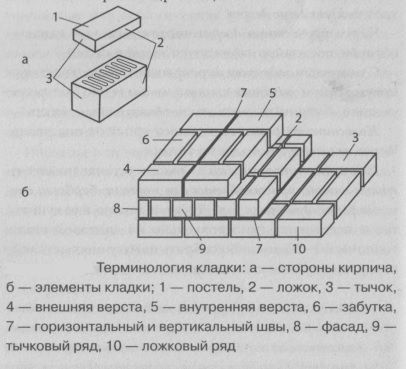

Верстами называют ряды кирпичей, образующих кладку. Версты могут быть внешними (с лицевой стороны кладки) и внутренними.
Ложковый ряд формируется из кирпичей, устанавливаемых ложковой стороной наружу.
Тычковый ряд, соответственно, направлен вовне тычком.
Забутка — ряд, расположенный между внутренней и внешней верстами.

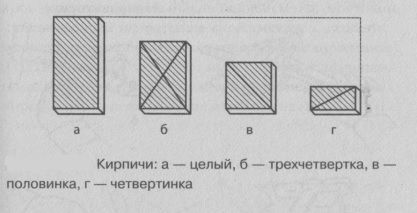

В процессе кладки непременно понадобятся укороченные кирпичи. Печному мастеру самому предстоит изготавливать четвертинки, половинки и трехчетверт-ки из целых изделий.
Прежде чем колоть хорошие кирпичи, следует удостовериться, что в наличии нет различных обломков с отбитыми углами и др. Из таких кирпичей будет экономнее делать неполноразмерные. При этом придется научиться определять требуемый размер кирпича и точно его раскалывать. Это важно, поскольку некорректные размеры укороченных кирпичей приводят к тому, что перевязка швов нарушается, раствора тратится больше, и сама кладка получается ненадежной.

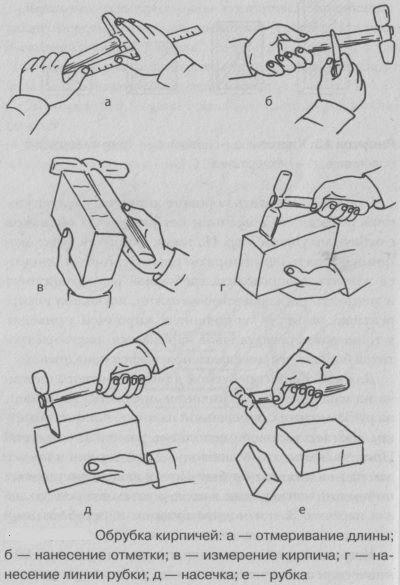

Для измерения требуемой длины короткого кирпича на каком-нибудь удлиненном предмете, например, на ручке молотка, деревянной палочке, наносят отметки, соответствующие неполным размерам кирпича. Приставляют к этому шаблону целый кирпич и проводят на нем линию обрубки. Потом аккуратно ударяют по линии сначала один ложок, а затем второй, создавая насечки. Затем мощным ударом перерубают кирпич в соответствии с отметкой.
Удар по кирпичу наносят строго под углом в 90°, иначе торец получившегося куска может быть скошенным. При необходимости разделения кирпича вдоль сначала аккуратно ударяют по нему с четырех сторон молотком, затем наносят сильный удар по торцу.
Рубку изделия можно выполнять и с помощью кельмы. Для получения закругленных краев обычно используют молоток-кирочку.

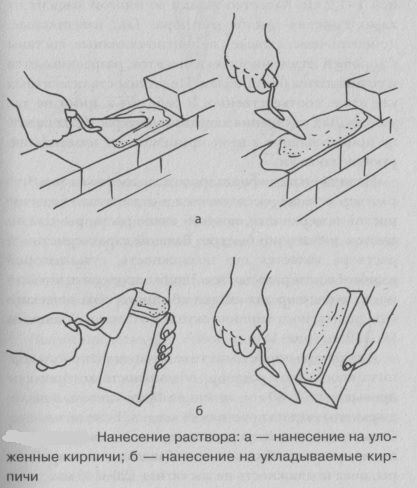

Одинаковый по толщине слой раствора, пожалуй, является главным условием качественной кирпичной кладки. Толщина слоя тоже имеет большое значение, но равномерность — это ключевой момент, который определяет степень обжатия кладки.
В ложковом ряду раствор наносят грядкой шириной 0,8—1 см, в тычковом ряду ширина грядки 2—2,2 см. Кладку впустошовку осуществляют путем нанесения раствора таким образом, чтобы швы были пусты на глубину 1 см с внешней стороны. Это делается для того, чтобы упростить последующую облицовку.
Толщина грядки, как правило, составляет 2—2,5 см, а сам шов при установке кирпича получается толщиной 1—1,2 см. Качество кладки во многом зависит от характеристик самого раствора. Так, известковые, цементно-известковые, цементно-глиняные составы с хорошей пластичностью наносятся, разравниваются и уплотняются без проблем. Податливость цементных уже хуже, соответственно, и работать с ними не так удобно. Для улучшения качеств такого раствора на этапе приготовления к нему примешивают пластифицирующие добавки.
Наличие пластификаторов сказывается на том, что раствор меньше расслаивается и отдает мало воды пористой поверхности, поэтому такие растворы схватываются достаточно быстро. Важной характеристикой раствора является его подвижность, суть которой в способности растекаться. Чтобы проверить подвижность, в раствор для кладки обычного керамического или силикатного кирпича окунают эталонный конус на 90-130 мм.
В кладке из пористо-пустотелого и пустотелого кирпича используют раствор, подвижность которого не превышает 70—80 мм, иначе он будет стекать в щели, дыры, что ухудшит состояние кладки. Если печные работы проводят в жаркую погоду, да еще из сухого кирпича, в раствор обязательно добавляют пластификаторы, пока подвижность не достигнет 120—140 мм.
Во время работ раствор нужно периодически помешивать, а то песок в нем начинает оседать, что приводит к неоднородностям. Как правило, кирпичи размещают горизонтальными рядами широкой стороной (постелью).

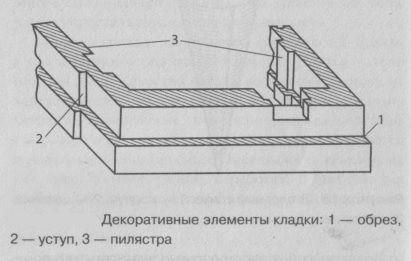

Поверхности из кирпичей могут иметь элементы декоративной кладки, которые одновременно усиливают ее.
Напуск представляет собой такую кладку, когда более высокий ряд делается с выступом наружу. Максимальный выступ — треть кирпича.
Обрез противоположен напуску, т. е. более высокий ряд смещается внутрь. Ряд, который идет непосредственно перед этим элементом, — тычковый.
Уступ похож на предыдущие элементы, но отступ делается по вертикали.
Пилястры — это элементы кладки в идее прямоугольного выступа, словно одна из сторон колонны выступает из стены. Кирпичи кладут вперевязку с ней.
Штраба — это достаточно узкая и длинная канавка в стене под какие-либо коммуникации: трубы, электропроводку и т. д.
Когда детали будут размещены в этих пазах, последние заделывают вровень со стенкой. Вертикальные углубления выполняют кратными половинке кирпича, горизонтальные — кратными четвертинке в высоту и половинке в глубину.
Ниши аналогичны бороздам, однако отличаются по размерам, поскольку предназначены для шкафов, полок, электрических приборов и т. д. Кладку ведут половинками кирпичей.
Кирпичи будут устойчивыми к нагрузкам, если они расположены в соответствии с правилами разрезки.
Способы кладки
Кладка может осуществляться способами вприжим, вприсык и вполуприсык.
Какому из них отдать предпочтение, определяют исходя из пластичности раствора, влажности или сухости кирпича, времени года и чистоты внешней стороны кладки.

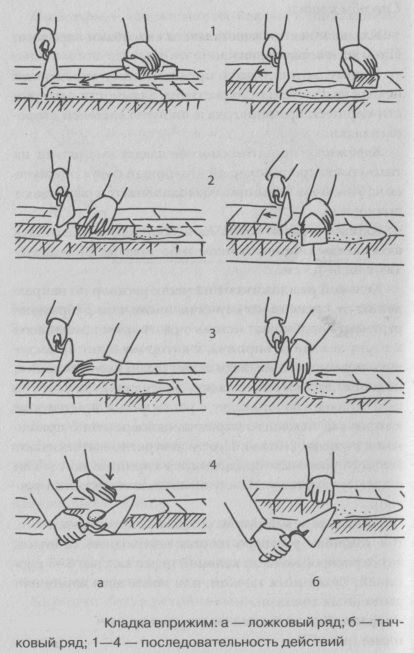

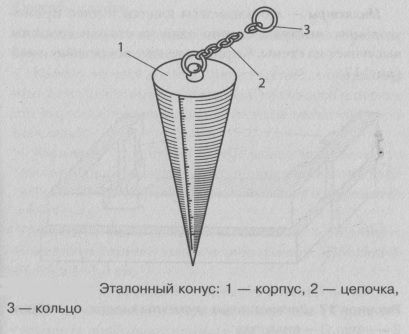

Вприжим — при этом способе кладку выполняют на таком растворе, в который эталонный конус опускается на 70—90 мм. Швы при этом заполняют и расшивают полностью.
Кирпич можно укладывать постелью и подгонять к соседнему кирпичу тычком либо ложком. Шов заглубляют на 1—1,5 см.
Кельмой разглаживают на месте раствор по направлению от уложенного кирпича, после чего ребром инструмента подбирают немного раствора и прижимают к торцу лежащего кирпича, к которому будет происходить подсоединение, взяв левой рукой новый кирпич, подносят его к месту укладки. Далее ставят кирпич на подготовленную площадку с раствором и придвигают к горцу уже лежащего кирпича, одновременно прижимая к полотну кельмы. Потом аккуратно вытаскивают кельму, продолжая придавливать кирпич левой рукой к другому кирпичу. Между ними должен остаться раствор.
Придавив левой рукой, оставляют кирпич на месте. Все излишки раствора из шва необходимо собирать однократным взмахом кельмой через каждые .3—5 кирпичей, уложенных тычком, или после двух кирпичей, уложенных ложками.
Данный способ довольно трудоемок в физическом плане.

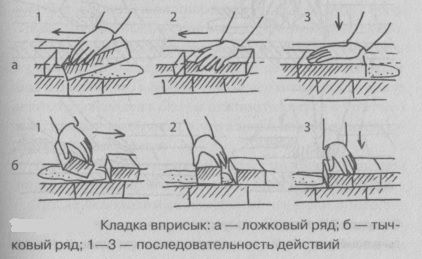

Кладка вприсык требует пластичных растворов, т. е. таких, в которые эталонный конус погружается на 120—130 мм. Швы с внешней стороны стены заполняют не полностью. Ложковый ряд кладут, держа кирпич под углом. Совершая движение торцом этого кирпича к ранее уложенному, загребают необходимое количество раствора (приблизительно за 80—120 мм от торца лежащего кирпича), нанесенного ранее на место укладки. Двигая кирпич к раньше уложенному, корректируют ориентацию и несколько придавливают сверху. Когда два кирпича сойдутся, между ними будет предварительно зачерпнутый раствор. Поставив кирпич на место, окончательно прижимают его во всех направлениях. Тычковый ряд выполняют аналогично, только «рабочая» сторона кирпича сменяется с тычка на ложок.
Перед укладкой кирпича раствор по поверхности размазывают грядкой, отступив от краев внутрь на 2—3 см, иначе он будет выжиматься из швов на фасадную сторону стенки. Кладку данным способом нельзя вести в сейсмически активных районах.
Наносить раствор можно и с минимальным отступом в 10—15 мм, но тогда придется подрезать вылезающие излишки кельмой, раствор при этом используется менее пластичный. Слишком податливый раствор будет стекать очень быстро и его можно не успеть подрезать. Хотя подрезка и увеличивает время работ и затрачиваемые усилия, но такой способ будет все равно быстрее, чем кладка вприжим.

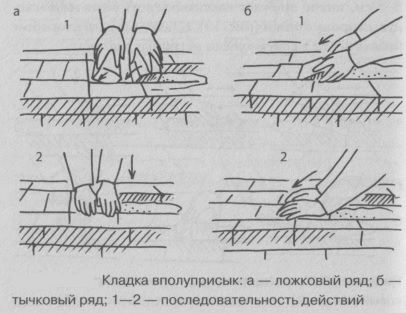

Способ вполуприсык используют для выкладывания ряда между внешней и внутренней верстами. Работу ведут следующим образом. Между верстами размазывают и выравнивают раствор, после чего укладывают туда кирпичи. Кирпич постелью опускают вниз на раствор, соблюдая расстояние в 60—80 мм от уже стоящего на своем месте кирпича. Затем загребают ребром немного раствора и прижимают один кирпич к другому. Придавливают сверху.
В вертикальных швах раствора оказывается мало, поэтому их заполняют, когда выше наносят раствор для следующего ряда кирпичей — нижележащие швы должны быть заполнены. В противном случае пострадает прочность кладки и стена будет более продуваема, что отрицательно скажется на способности сохранять тепло. Внутренний ряд по высоте должен быть вровень с внешней и внутренней верстами.
Особенности кладки
Кладку печей выполняют хорошо обожженными кирпичами правильной формы, без скошенных плоскостей, без трещин, сколов, лишних примесей. Кирпич подготавливают к работе, погружая в воду на 2—3 мин. Жаростойкие изделия обмывают от пыли.
Сначала рекомендуется разложить кирпичи в соответствии с замыслом, как будто начинается возведение печи, однако все делается без раствора. После выстраивания первого ряда можно определять местонахождение дымовой трубы. Для этого надо принять первый ряд за последний и начинать виртуальную трубу с него. Труба должна быть установлена строго вертикально, поэтому с потолка пускают отвес, чтобы отметить точку выхода трубы из потолка (если печь на улице будет под навесом), но в любом случае вертикальность должна быть соблюдена. Затем нужно убедиться в том, что углы кладки правильны и что стенки печи перпендикулярны уровню земли.
Во время кладки кирпичи следует подбивать тщательно друг к другу, чтобы кладка была как можно плотнее.
После необходимых измерений по углам конструкции на раствор кладут кирпичи. С помощью уровня проверяют их горизонтальность и расположение на одном уровне. Далее выполняют кладку верст. Если печь большая, то потребуется натяжение причалки от одного углового кирпича к другому, чтобы вести ряды по зримой линии — так достигают ровной кладки. При наличии внутреннего ряда его можно делать без особой точности. Выкладывание первых рядов без раствора поможет получить общее представление. Но если в дело пойдет полноразмерный кирпич, то вторые ряды подобным образом можно не намечать.
Хотя некоторые печные мастера предпочитают не использовать инструмент во время кладки, а наносить раствор руками (для них эффективнее чувствовать свою работу непосредственно ), у этого способа есть одно неудобство. Перед тем как взять инструмент, каждый раз приходится мыть руки, а на это затрачивается достаточно много времени.

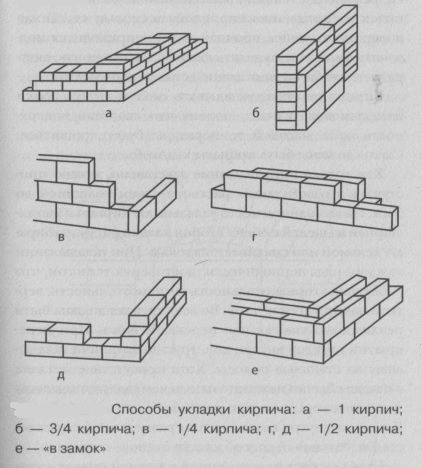

Толщину печных стенок определяют, исходя из общей конструкции. Они бывают толщиной в целый кирпич, в полкирпича, в четверть, в 2/4, в 3/4 кирпича (смотря по сечению). Если стенка будет толщиной в целый кирпич, то хорошая перевязка достигается поочередными рядами таким образом, что один ряд тычков перекрывают сверху двумя рядами ложков и далее опять ряд тычков. Если стена толщиной в 3/4 кирпича, то потребуются два разных ряда — из половинок и из четвертинок кирпича, установленных на ребро. Стены толщиной в полкирпича выкладывают либо одним ложковым рядом (постелью вниз), либо двумя рядами кирпичей, уложенных на ребро. Толщина стены в четверть кирпича выполняется кирпичами, размещенными на ребро. Стену в полкирпича можно сделать и так: кирпичи ставят на ребро, но в два ряда, где один ряд расположен на 50—60 мм выше второго — швы оказываются полностью перевязаны (способ «в замок»).
Кирпичом перекрывают шов таким образом, что последний оказывается посередине кирпича. Иногда при перевязке кирпич перекрывает шов четвертинкой — так тоже допустимо, но не во всех случаях. Топку и дымоходы сперва собирают без раствора, чтобы убедиться в корректности перевязки каждого ряда. Впрочем, класть сразу на раствор тоже можно, если имеются подробные схемы каждого кирпичного ряда (порядовка). Не рекомендуется без крайней необходимости прибегать к раскалыванию кирпичей, поскольку стесанная поверхность менее прочная, а когда приходится подгонять кирпичи, то делать сколы надо как можно аккуратнее, чтобы кирпич точно встал на свое место.
Кирпич не стоит укладывать сколом внутрь топки или дымового канала, потому что сколотая поверхность из-за высокой температуры будет крошиться. Сколы должны быть закрыты кладкой.
Как только прилаживание завершено, можно приступать к расстиланию раствора слоем толщиной до 5 мм. На выбранное место укладывают кирпич и выдавленный из щелей с обеих сторон кладки раствор убирают кельмой или смахивают ладонью. При укладывании каждого ряда периодически удостоверяются в том, что соблюдены горизонтальность и прямоугольность, вертикальность стен и углов. Во всех случаях должна быть реализована тщательная перевязка швов. При перекрытии каналов внутри конструкции кирпичи укладывают на стальные полосы. Хотя присутствие металла в кладке обычно нежелательно, о чем уже упоминалось, но в некоторых частях печи без него не обойтись. К тому же внутри кладки металл размещают без раствора. Оптимальный способ кладки стенок — «в замок».
Чтобы добиться сглаженной и ровной поверхности дымоходов, надо вести кладку очень аккуратно и потом провести затирку глиняным раствором с помощью мокрой тряпки. Данную процедуру выполняют с интервалом в 5—6 рядов.
Крупные проемы, которые больше размеров кирпича, закрывают постепенным напуском кирпичей ряд за рядом. Но в любом случае перекрытия не делают меньше двух рядов кирпича, размещенных на ребро (130 мм).

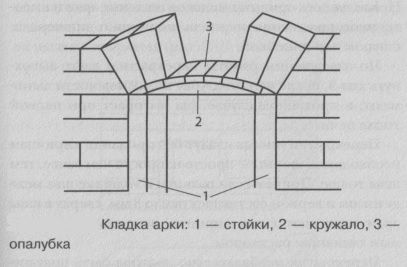

Лучший способ перекрыть топки — это арки и своды. Такие конструктивные элементы делают с помощью опалубки, которую сбивают из дощечек и укладывают на кружало. Опалубка и кружало покоятся на вертикальных стойках. Данную конструкцию устанавливают в проем. Расстояние между опорами (включая их толщину) называется пролетом. В кладке перекрытий используют половинки кирпичей, которые устанавливают по опалубке.
Кирпич в основании ножек арки называется пята и его необходимо обработать по шаблону. Арки и своды выполняют с обязательной перевязкой соседних рядов половинками кирпича, иначе поперечные швы будут сквозными, чего допускать нельзя. С внешней стороны перекрытия швы должны быть тонкими (3 мм), а кладку осуществляют предельно тщательно, аккуратно, точно, без спешки. Если подойти к этому делу безответственно, арка может развалиться через какое-то время. Иногда толщина перекрытия составляет целый кирпич.
Кирпичи выкладывают с обеих сторон попеременно, двигаясь к верхней точке арки. При этом ответственно подходят к выполнению перевязки кирпичей, и если требуется, подтесывают нижние грани. Кирпичи выкладывают с таким расчетом, чтобы их общее количество было нечетным. Самый верхний центральный кирпич называется замковым и обычно его вставляют с трудом, предварительно приводя к нужной форме. Правильность ориентации швов по длине арки и высоте местоположения кирпича постоянно проверяют шнуром или линейкой.
По завершении работы перекрытию дают высохнуть дня 3, после чего опалубку по возможности вынимают, в противном случае она выгорает при первой топке печи.
Перекрытия иногда кладут без придания кирпичам необходимой формы — просто-напросто чем выше, тем швы толще. Причем если разница в толщине шва между низом и верхом составляет около 8 мм, сверху в швы арки вставляют куски кирпича, замазывая насыщенным глиняным раствором.
Перекрытия необязательно должны быть полукруглой формы — треугольные кладут, если ширина проема менее 42 см. В таких случаях пяты с внешней стороны желательно стянуть уголками или сделать стену толще там, где пята.
Дверки, задвижки, плиту, духовой ящик монтируют по мере выкладывания печи. Главное, помнить о том, что при высокой температуре металл и глина расширяются по-разному. Между рамкой дверцы и стеной необходим зазор шириной 5 мм. В этот зазор вставляют асбестовый шнур (ленту) и замазывают раствором. К четырем углам рамки прикреплена проволока либо приварены ножки, которые в процессе кладки заводят в швы и прижимают кирпичом. Если асбестовый шнур не закрыл щель между рамкой и стенкой, то пустоты заполняют обломками кирпича.

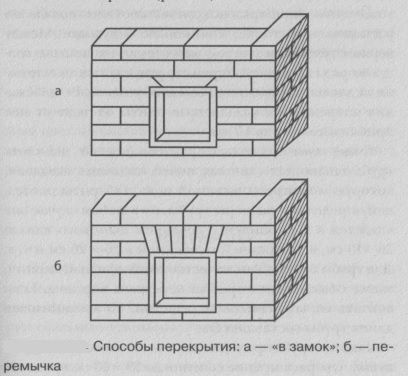

В перекрытии кирпич стыкуется «в замок», если-ширина проема до 25 см, в противном случае делают перемычку. Также перекрытие можно выполнить с помощью металлических вкладок, но прежде надо удостовериться, находится ли их верхняя сторона, внедряющаяся в кладку, на том же уровне, что и кирпичные ряды справа и слева от проема.
Колосниковую решетку размещают в полу топки с зазорами так, чтобы по сторонам до стены оставались щели в 5 мм. Раствор не используют. Вместо этого зазоры заполняют песком или золой. Верхняя плоскость решетки должна быть на 6,5—13 см ниже топочного отверстия. В самой решетке прутья должны быть ориентированы вдоль топки.
Монтаж духового шкафа аналогичен дверцам. С той стороны, где расположена топка, стенки шкафа отделывают четвертинками кирпича, замазывая глиняным раствором тонким слоем (не более 10 мм). Эта деталь должна обогреваться со всех сторон.
Для установки плиты очень тонко наносят глиняный раствор. Потом укладывают плиту с таким расчетом, чтобы конфорка покрупнее соответствовала по расположению топке, а поменьше — духовке. Между верхом духовки и плитой расстояние не меньше толщины ряда кирпичей. Укрепить ряд, служащий основанием для плиты, можно с помощью уголков. Во избежание повреждения кладки края плиты отстоят от нее приблизительно на 15 мм.
Существует несколько разновидностей дымовых труб, однако для уличных печей подходит насадная, которую монтируют на самой печи. Габариты последней определяют размеры трубы, но в любом случае она кладется в 5 кирпичей с сечением дымового канала 26 х13 см, в 6 кирпичей с сечением в 26 х 26 см и т. д. Для трубы берут очень качественный цельный кирпич, также обязательна хорошая перевязка кирпича. Если считать от колосниковой решетки, то минимальная длина трубы составляет 5 м.
Там, где труба проходит сквозь потолок, делают рас-пушку, т. е. расширение сечения до 53 х 53 см путем постепенного напуска кирпичей. Сквозь кровлю труба проходит тоже не просто так, а с еще одним утолщением, которое называется выдра и которое защищает от попадания под крышу снега и дождя. На щели накладывают кровельную сталь с заведением концов под выдру.
Над кровлей основа раствора должна быть не такой выветриваемой и размываемой, как глина. Поэтому используют цементный или известковый раствор. На самом кончике трубы ставят колпаки или флюгеры, чтобы в печку не попадали осадки.
Правильная кладка печи завершается просушкой. Можно оставить ее дней на 7 для естественного выветривания влаги. При этом открывают все дверцы и отверстия. После этого печь топят по часу пару раз в сутки. Поддувало и задвижку (если имеется) открывают. Все это проделывают в течение 3—8 дней в зависимости от размеров конструкции, повышая день ото дня количество закладываемого в печь топлива.
Печь считается просушенной, когда лицевые ее части прекратят «потеть» и однородно окрасятся в серый цвет, а вьюшка перестанет покрываться конденсатом. На полную мощность печка может работать исключительно после завершения полноценной просушки, иначе ее поверхность потрескается.
