Поддерживается данная система, как уже было сказано выше, системой из стропил, обрешетки, к которым крепится кровля. Именно через крышу дом теряет максимально возможное количество тепла — около половины теплопотери идет именно через нее. Если чердак не обустроен, то делать утепление придется не всегда. Дело в том, что данное помещение регулярно проветривается, температура, влажность и иные показатели равны атмосферным. Если же эти цифры и отличаются, то разницей между ними можно пренебречь. Если сооружение мансарды не предусмотрено, то в этом случае основное внимание уделяют утеплению чердачного помещения.
Когда в доме планируется мансарда или же плоская крыша, а чердак отсутствует, то крышу придется дополнительно утеплять, чтобы не допустить лишних потерь теплоэнергии.
При прокладке теплоизоляционного слоя, находящегося непосредственно под кровлей, температура и влажность воздуха в подчердачном помещении и на открытом воздухе начинают серьезно отличаться. В этом случае влага с теплым воздухом поднимается вверх и соприкасается с поверхностью крыши, которая значительно холоднее. Из-за этого на ней образовывается конденсат. Кроме того, влага к элементам крыши может попадать тогда, когда слой пароизоляции был уложен под слой кровли не слишком аккуратно. Причинами образования конденсата могут также стать недостаточное перекрывание пароизоляции, не слишком плотное соединение слоя материала со стенами и трубами, неаккуратные разрывы и ряд других обстоятельств.
В связи с этим при создании утепленной крыши в первую очередь необходимо заняться разработкой надежной пароизоляции со стороны внутреннего помещения. Со стороны кровли слой утеплителя дополнительно защищают от влаги гидроизоляционными материалами, которые крепят непосредственно к стропилам в процессе строительства крыши или же соединяют со специальным настилом.
Утеплить крышу можно с помощью пенопласта. Его плюсы: низкие теплопроводность, стоимость и водопоглощение, высокая прочность, экологичность, строгие размеры, он «дышит», приглушает звуки, легко перемещается и монтируется. Главный минус: из-за жесткости не заполняет все пространство, оставляя мостики холода.
Подобная двусторонняя защита крыши весьма надежна, однако в некоторых случаях даже этого бывает недостаточно. Поэтому дополнительно создают условия для быстрого отвода влаги, проникающей к утеплителю по случайности. Для этого требуется циркуляция воздуха непосредственно в полостях, где расположен утеплитель. В этом случае одна полость находится между кровлей и гидроизоляционным слоем, расположенным сразу под ней, а другая — между гидроизоляцией и теплоизоляцией.
Чтобы наружный воздух свободно подходил к этим полостям и мог спокойно уйти без привлечения дополнительного оборудования, в свесе крыши. А чтобы воздух мог хорошо циркулировать в упомянутых выше помещениях, между кровлей и гидроизоляцией вдоль стропил располагают рейки так называемой контробрешетки. При этом их толщина и будет формировать воздушную полость. Сюда воздух проникает через боковые свесы крыши со специальными отверстиями.

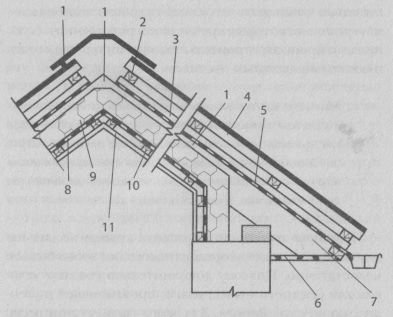

Схема конструкции вентилируемой кровли мансарды: 1 — вентиляционный зазор, 2 — обрешетка, 3 — рейки 3 х 5 см по стропилам, 4 — кровельное покрытие, 5 — ветровлагозащитный слой (кровельный), 6 — отверстия для вентиляции кровли, 7 — стропильная нога, 8 — пароизоляция, 9 — утеплитель, 10 — рейка 3x5 см, 11 — внутренняя обшивка.
Сегодня для теплоизоляции крыши чаще всего используют минерально-волокнистые маты, а также пенополистирольные и пенополиуретановые плиты, теплопроводность которых практически равна нулю. Если же чердачное помещение вообще отсутствует, то вполне подойдут материалы типа пенополистирола ПСБ-С или минеральной ваты, однако первый тип теплоизолятора имеет гораздо меньший вес.
Если крыша построена по бесчердачному принципу, но при этом ей отводится роль террасы, следовательно, на нее будет приходиться дополнительная нагрузка, то в этом случае гораздо лучше подойдет теплоизоляционный материал более высокой твердости. Это пенополистирол с плотностью минимум 20 кг/м* или же минеральная вата. Но самым подходящим будет экструдированный пенополистирол. Его показатели водонепроницаемости одни из наиболее высоких по сравнению с теми материалами, которые имеются на рынке.
Стоит отметить, что толщина утепления должна составлять как минимум 15 см. Теплоизоляцию делают в 2 слоя, укладывая их под прямым углом друг к другу. Данный эффект может образоваться в случае, если использовались стекловолокнистые материалы с невысоким показателем плотности.
Если крыша скатная, то теплоизоляционные материалы не должны быть слишком высокой прочности. Однако очень важно, чтобы выбранный материал не давал усадку и не проседал под весом. Пенополистирол не всегда можно использовать для создания дополнительного слоя утепления скатных крыш. Дело в том, что данный материал огнеопасный, поэтому он требует проведения мероприятий, направленных на создание противопожарного слоя. Например, можно пропитать их антипиреном, сделать огнезащитный слой.
В качестве теплоизолятора подойдут гидрофобизированые плиты из базальтовых горных пород, которые снаружи отделаны фольгой или стеклохолстом. При их покупке следует попросить продавца представить на них специальные гигиенические сертификаты.
Если в качестве каркаса крыши выступает система стропил, то чаще всего утеплитель помещают сразу под кровлю между стропилами, иногда его кладут под стропила, а в некоторых случаях на них непосредственно под кровлей.
Изоляцию в данном случае выполняют сплошной, в ней не делают просветов даже тогда, когда она примыкает к стенам, трубам и другим элементам, находящимся в плоскости крыши. Зачастую теплоизоляционный слой укладывают по наиболее простому способу — именно между стропилами. При укладке необходимо помнить, что изоляцию нужно делать сплошной и без просветов, так как на этом участке всегда будет образовываться мостик холода. Еще одним минусом подобного варианта станет образование конденсата, что с течением времени приведет к тому, что вся конструкция рухнет. Проблема, например, может возникать из-за неизолированного примыкания коленчатой стенки непосредственно к самой крыше.
Как правило, материал, используемый для утепления стены, обычно не затрагивает мауэрлат, так как не доходит до него. Кроме того, если в качестве утеплителя выступает пенополистирол, то его еще и закрепить на основании весьма проблематично. Стоит отметить, что кровельный скат зачастую тоже утепляют только до мауэрлата.

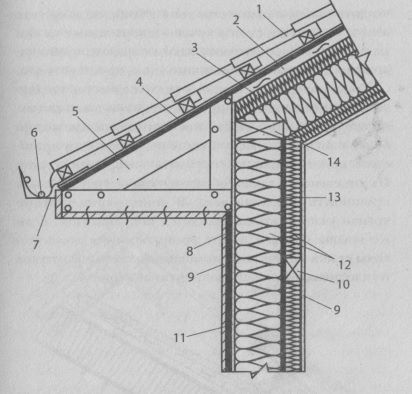

Утепление стропильной фермы: 1 — кровельное покрытие, 2 — стропило, 3 — ветроизоляция, 4 — гидроизоляция, 5 — пристропильник, 6 — кабель обогрева потока, 7 — лоток, 8 — вентилируемая воздушная прослойка, 9 — обивка, 10 — регулирующие брусья, 11 — ветроизоляция, 12 — теплоизоляция, 13 — пароизоляция, 14 — брусья каркаса
Стрелки показывают путь, по которому распространяется тепло внутри помещения.
Если мауэрлат не утеплять, то возникает очень мощный мост холода, через который из помещения будет уходить большое количество тепла. Чтобы не допустить этого, утеплитель скатов крыши заворачивают на сам мауэрлат. Его протягивают таким образом, чтобы он доходил до теплоизоляционного слоя наружной стены.
Когда материалы, используемые в качестве утеплителей, соединяют друг с другом, надо очень внимательно следить за тем, чтобы они примыкали как можно более плотно. На этих участках рекомендуется пропустить арматуру или же соорудить армирующую сетку. Их отделывают таким образом, чтобы туда не могла проникнуть дождевая вода. В конструкции скатной крыши участок стыка находится под карнизом. Если же крыша плоская, то от проникновения дождевой воды стыки защищают с помощью жестяных фартуков и уплотняющей ленты из полиуретана.

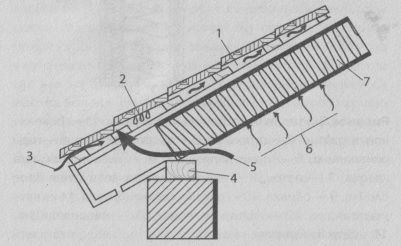

Утепление и пароизоляционный слой кровельной конструкции: 1 — вентилируемый зазор, 2 — конденсат, 3 — вентиляция через карнизный свес, 4 — мауэрлат, 5 — теплопотери и выход пара, 6 — испарения из помещения, 7 — утеплитель.
Придется принять во внимание, что для создания системы вентиляции при изготовлении утепленной крыши потребуется воздушный зазор. Его ширина будет зависеть от выбранного профиля и материала, из которого выполнена кровля.
Если она сделана из профилированных листов оцинкованной стали, металлочерепицы, глиняной черепицы и прочих материалов волнистого типа, то толщину воздушной прослойки выбирают равную минимум 25 мм на всех участках кровли.

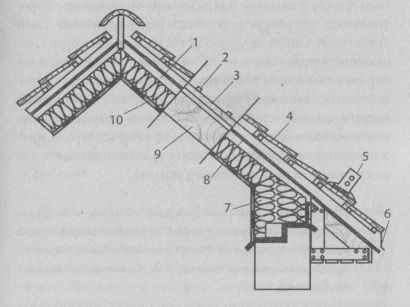

Сооружение кровли с паро-, гидроизоляцией и системой подкровельной вентиляции: 1 — вентиляционная щель, 2 — обрешетка, 3 — контробрешетка, 4 — кровельное покрытие, 5 — снегозадержатель, 6 — карнизная планка, 7 — теплоизоляция, 8 — гидроизоляция, 9 — стропильная нога, 10 — пароизоляция
Чтобы в зазоре, предназначенном для создания вентиляционного пространства, воздух свободно мог циркулировать при собственной тяге, отверстия делают на различной высоте. Это позволяет получить перепад давлений. В основании ската выполняют продухи, а вблизи конька кладут специальную вентиляционную черепицу. Если же такой материал отсутствует, то перед установкой конька предусматривают несколько зазоров.
При сооружении теплоизоляционных слоев между стропил лучше всего применять их на всю глубину. Для того чтобы получить максимально возможное сопротивление теплопередаче, теплоизоляционный слой делают толщиной не менее 20 см. Основные нормы, касающиеся теплозащиты ограждающих установок, к которым относятся в том числе и кровли, указаны в строительных нормах и правилах 23-02-2003 «Тепловая защита зданий». В этом нормативном документе приняты во внимание среднегодовая температура и приблизительная продолжительность отопительного сезона в каждом регионе нашей страны.
При разрезании листов минеральной ваты или другого утеплителя на нужные части с каждой стороны надо взять как минимум на 5 см больше необходимого размера -щелей оставаться не должно.
Слой ваты такой толщины может не поместиться между стропилами, которые указаны в проекте. Их можно нарастить, однако существует и иной вариант — соорудить систему двухслойного утепления. В данной конструкции одну часть утепляющего материала кладут между стропил, а другую настилают под ними.

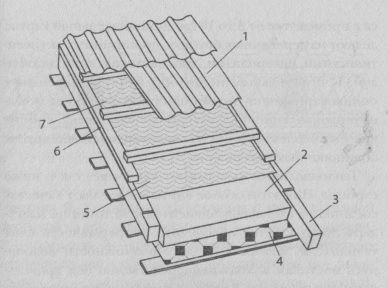

Производство системы двухслойного утепления с усиленной конструкцией: 1 — черепица, 2 — утеплитель, 3 — стропила, 4 — пароизоляция, 5 — ветровлагозащитная мембрана, 6 — контробрешегка, 7 — поперечная обрешетка.
Чтобы добиться подобного эффекта, необходимо после выполнения основного слоя теплоизоляционного материала снизу к стропилам прикрепить обрешетку и заполнить ее более тонким слоем минеральной ваты. Обычно его толщина не превышает 5 см. При сооружении этого слоя надо перекрыть горизонтальные швы верхнего слоя. За счет этого удается получить прекрасное сопротивление теплопередаче. Дополнительно производят укрывание стропил, чтобы вокруг них не возникало мостиков холода.
В зависимости от используемого теплоизоляционного материала толщина второго слоя будет находиться в промежутке от 3 до 10 см. Дополнительный каркас делают из деревянных брусков, пропитанных антисептическими материалами, или оцинкованных профилей. К стропильным ногам обрешетку прикрепляют оцинкованными шурупами или гвоздями. Когда укладка теплоизоляционных материалов завершена, приступают к креплению плит из гипсокартона либо других облицовочных материалов.
Если утеплитель кладут ниже стропил, гидроизоляцию устанавливают поверх стропил. В этом случае отпадает необходимость в изготовлении сплошной деревянной обшивки. Вентиляционный зазор в результате получится на всю толщину стропил.
Гораздо более надежной является система обустройства теплоизоляционного слоя с верхней стороны стропил. Такой способ позволяет надежно защитить практически все конструктивно важные элементы от воздействия атмосферных осадков и перепадов температуры. Теплоизоляцию можно уложить непосредственно на сплошную деревянную обшивку. Это выгодно еще и тем, что открытые стропила можно использовать для дизайна мансардного помещения при его последующей отделке.

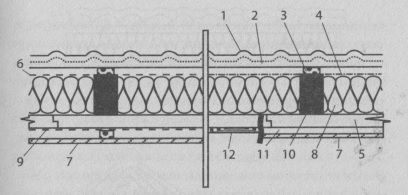

Кровельная конструкция с вентиляционной системой на всю толщину стропил: 1 — покрытие кровли, 2 — обрешетка, 3 — контробрешетка, 4 — диффузная предохранительная изоляция, 5 — теплоизоляция, 6 — полиэтилен, 7 — листовая обшивка, 8 — старая минераловатная теплоизоляция, 9 — паронепроницаемый слой, 10 — стропильная нога, 11 — рейки (крепежный элемент), 12 — листовая обшивка (ламинированный гипсокартон).
Сейчас в качестве гидроизоляционных материалов часто используют полимерно-битумные покрытия, которые производятся в виде рулопно направляемых материалов на основе полиэстера или стеклоткани. Они эффективны, не подвержены гниению и очень прочны.
Ключевым в данном случае является вопрос крепления гидроизоляционных материалов. Сейчас на рынке в продаже имеются специальные теплоизоляционные панели, в которых уже предусмотрены меры по гидроизоляции. Здесь потребуется изготовить лишь один уровень циркуляции воздуха, который будет находиться между теплоизоляционным слоем и кровлей.

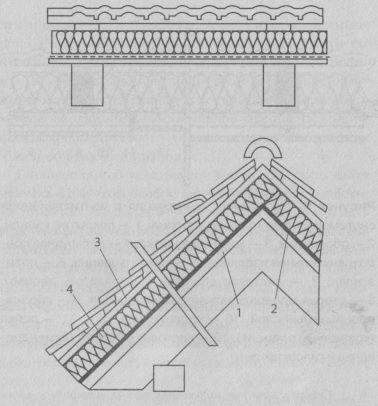

Укладка теплоизоляции над стропилами: 1 — деревянная обшивка, 2 — защитный слой, 3 — контробрешетка, 4 — теплоизоляция.
