Нижняя плоскость перекрытия представляет собой потолок, а верхняя — пол. Потолок выравнивается штукатуркой и готовится под покраску или иной отделочный материал. Пол - более сложная часть перекрытия, это даже не элемент, а конструкция в конструкции перекрытия.
Несмотря на кажущуюся простоту, уложить качественно пол не так просто.
Требования к полам
Пол является самой эксплуатируемой внутренней конструкцией здания. К тому же пол является частью интерьера и поэтому, бесспорно, должен быть эстетически привлекательным.
Учитывая роль пола в помещении, обозначим его задачи.
Соответствие пола назначению помещения. В общем-то, с раздумий по этому поводу начинает любой архитектор, он обговаривает с будущими жильцами, каким видится им помещение: гостиной, спальней, детской, кабинетом и т.д. У каждого помещения есть свои условия эксплуатации, которые, несомненно, влияют на выбор материала пола. Например, не очень разумно укладывать ковровые покрытия в ванных комнатах, а в детских керамическую плитку. Но есть помещения, в которых позволительно применять многовариантность материалов пола, в этом случае анализируются все аргументы в пользу или против желаемого пола.
Хорошая сопротивляемость истиранию, т.е. высокая износостойкость. Например, в отношении деревянных пород нужно помнить, что чем мягче порода дерева, тем больше на нём останется следов от мебели, тонких каблуков, протопчется «дорожка» в местах наиболее интенсивных хождений и т.д. Или, второй пример, мраморные полы проигрывают в этом свойстве керамогранитным. Мрамор - пористый материал, и со временем въевшаяся грязь испортит роскошный вид мрамора.
Малое теплоусвоение, т.е. низкий коэффициент теплопередачи. Это нужно понимать так: пол не должен отнимать много тепла при соприкосновении. Сравним керамическую плитку и дерево. Понятно, что комфортнее ступать на деревянный пол, если, конечно, не делать этого в жаркое время в Италии. Также малым тепло-усвоением обладает пробковый пол.
Это требование может быть проигнорировано для таких помещений, как холл и подобных, где человек долго не задерживается, а простота уборки пола выходит на первый план. Малое теплоусвоение также не важно в ванных и санузловых помещениях: здесь влажностный режим диктует иные подходы к выбору материала пола.
В местах же с длительным пребыванием людей (например, по русским традициям на кухнях) это свойство особенно важно. Подогрев пола не решит проблему: в нашей полосе даже летом плитка остаётся холодной, а её подогрев приведёт к перегреву помещения.
Исключение ситуации травматичности, которая может возникнуть, например, при скользкости пола. Требование актуально для керамического пола в ванных комнатах. Плитка должна быть выбрана такой, чтобы при попадании на неё воды пол не становился скользким.
Жёсткость пола. Пол не должен прогибаться, что может вызвать дискомфорт при ходьбе по нему.
Гигиеничность - удобство и простота уборки пола. В этом отношении проблемными являются ковровые покрытия. Здесь скапливается грязь более чем на других видах пола. Чистка ковровых покрытий современными химическими препаратами достаточно эффективна, но такие составы долго не выветриваются из помещения и до конца не вымываются. Поэтому в детских помещениях хорошо бы иметь мягкий пол, но, с другой стороны, санитарно-гигиенические условия для игр на таком полу неблагоприятны.
Санитарно-гигиенические и экологические требования.
Опять упомянем ковровые покрытия. Натуральный ковровый материал часто является аллергеном, а синтетический накапливает статическое электричество. Лучше дело обстоит с натуральным линолеумом, керамической или керамогранитной плиткой, пробкой и, конечно, деревом. Однако не всё так просто. Нужно обратить внимание на составы, которыми защищают натуральные материалы полов: лаки, мастики, гели и пр. Они могут наносить вред здоровью.
Бесшумность. Мы неоднократно, практически при изучении всех конструкций, говорили о необходимости звукоизоляции внутренних объёмов жилых домов. Не обойти это требование и при устройстве конструкции пола, о чём будет рассказано своевременно. Под понятием бесшумности надо понимать свойство материала пола гасить или ослаблять шум, возникающий при ходьбе по нему. Например, ламинат относится к гулким материалам, поэтому нужно дополнительно применять меры по звукоизоляции перекрытия. А вот ковровое покрытие хорошо гасит шаги.
Влагостойкость, т.е. способность материала не впитывать влагу извне. Это касается деревянных полов. Например, паркет не должен напитываться влагой во влажностные периоды года, иначе его начнёт коробить, а в зимнее время, когда воздух помещений очень сухой, он не должен рассыхаться, чтобы образовавшиеся щели между плашками не портили внешний вид и не накапливали грязь.
Водонепроницаемость - важное требование к материалу «мокрых» зон: ванных, санузлов.
Огнестойкость. Здесь нужно помнить, что при высоких температурах пожара не только синтетический пол, но и ненатуральные средства защиты натурального пола (лаки, краски) могут выделять отравляющие вещества.
Классификация полов
Классификацию произведём по следующим признакам.
По размерам материала чистого пола :
- штучные - доски, паркет, ламинат, паркетная доска, плитки керамические, поливинилхлоридные (ПВХ), пробковые, металлические и др.;
- рулонные — линолеум, ковролин;
- сплошные (бесшовные) — бетонные, асфальтовые, мозаичные.
2. По показателям теплоусвоения:
- тёплые - дощатые, паркетные, пробковые, ковровые, линолеумные;
- холодные — керамические.
3. По условиям температурно-влажностногорежима помещения:
- для влажностных зон (ванных и санузловых помещений, частично холлов) наиболее подходит керамическая плитка;
- для сухих помещений.
4. По природе материмое:
- натуральные — доска, паркет, керамическая плитка, пробка, натуральные линолеум и ковролин;
- синтетические - плитки ПВХ, синтетические линолеум и ковролин, ламинат;
- комбинированные — натуральный верхний слой на подложке, содержащей ненатуральные компоненты; как пример, паркетная доска.
5. В зависимости от положения в здании:
- на перекрытии;
- на грунте;
- на балконе или лоджии.
Конструкции полов на междуэтажном перекрытии
Из всего разнообразия полов рассмотрим конструкции наиболее часто встречающихся в малоэтажном жилье. Причём, поскольку мансардное и цокольное (подвальное) перекрытия относятся к разряду междуэтажных, то и полы на них устраиваются так же как и на междуэтажном перекрытии.
Полы из штучного паркета
Паркетные полы тёплые, красивые, прочные, долговечные при условии правильной эксплуатации (например, их категорически запрещено мыть, им нужен специальный уход). Со временем паркет может потерять вид, но толщина дощечек позволяет его реставрировать: отциклевать и снова покрыть лаком или мастикой.
К недостаткам штучного паркета относят высокую стоимость материала и изготовления планок, трудоёмкость укладки и относительную сложность ухода.
Устраивают полы из паркетных планок (клёпок, дощечек).
Материалом для изготовления паркетных планок служит древесина различных пород дерева: каштана (самая мягкая порода), сосны, берёзы, бука, дуба, ясеня, клёна (самое твёрдое дерево) и других. Толщина клёпок обычно составляет от 15 до 18 мм, реже - 22 мм; ширина - 30...90 мм с градацией 5 мм; длина - 150...500 мм с градацией 50 мм.
Укладка паркета на балочное перекрытие
При балочном перекрытии основанием пола являются балки, передающие нагрузки, действующие на пол, на вертикальные несущие конструкции - колонны, стены. Между балками закладывается соответствующее заполнение, которое частично берёт на себя выполнение требований, предъявляемых к полам: звуко- и теплоизоляцию, жёсткость. Как мы помним, балочное перекрытие - по деревянным или стальным балкам - заканчивается досками чёрного пола, на которые впоследствии и выкладываются вышеозначенные слои конструкции пола.
Согласно последним технологиям, укладка штучного паркета выполняется на подоснову из влагостойкой фанеры (иными словами, это прослойка). Чаще всего используют фанеру марки ФСФ, которую можно отнести к «недеревянным» пиломатериалам: применение формальдегидных склеивающих слоёв обусловливает высокую влагостойкость, механическую прочность и износостойкость этого материала, но не оставляет натуральность древесины.
Использование фанеры как подосновы под паркет позволяет создать идеальную геометрию - горизонтальность и ровность поверхности под паркет. Кроме того, подоснова защищает планки паркета от деформации из-за повышенной влажности в помещении в «мокрые» сезоны года.
Толщина листов фанеры должна быть равной толщине паркетных планок; допускаются более тонкие листы, но не более чем на 20% тоньше паркета. Фанера укладывается на паркетный клей, нанесённый на доски чёрного пола, крепится к доскам саморезами. Расстояние между саморезами около 25 см.
Планки паркета - покрытие пола - укладываются на нанесённый на фанеру специальный паркетный клей и окончательно скрепляются с фанерой гвоздями длиной 30...40 мм (зависит от толщины планок и фанеры) и диаметром 1,6...1,8 мм. Гвозди забивают в паз или гребень планки из расчёта 3...4 гвоздя на планку в зависимости от её длины. Иногда мастера по укладке паркета вместо гвоздей используют саморезы.

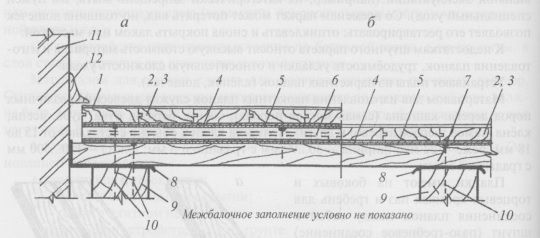

Устройство полов из штучного паркета и массивной доски на балочном основании: а - укладка пола из штучного паркета; б — то же, из массивной доски; 1 - отделочный слой (лак, мастика, масло и пр.); 2 - покрытие из штучного паркета; 3 - паркетный клей; 4 - грунтовка под клей; 5- влагостойкая фанера; 6-цементно-песчаная стяжка ок. 50 мм; 7— звукоизолирующий слой; 8— покрытие из массивной доски; 9 - железобетонная плита перекрытия; 10 -саморезы; 11-стена; 12-плинтус; 13 - воздушный зазор
Возможен другой вариант - укладка паркетных планок непосредственно на доски чёрного пола, т.е. без использования фанеры. В этом случае чёрный пол как подоснова должен соответствовать требованиям к подоснове: толщина досок должна быть не менее 32 мм, а их ширина - 120 мм; доски большей ширины могут покоробиться. Чёрный пол должен быть выровнен и идеально горизонтален.
Как разновидность этого варианта - укладка паркета на существующее покрытие из половой доски.
Уложенный паркет покрывается лаком или натирается мастикой.
Укладка паркета на железобетонное перекрытие
Основанием пола является бетонная/железобетонная плита или сборные плиты из ячеистого бетона; это несущая конструкция перекрытия.
Конструкция паркетного покрытия на плите включает в себя дополнительные слои. Прежде всего, должна быть обеспечена звукоизоляция перекрытия. Поэтому устройство пола по плите начинают с укладки звукоизолирующего слоя непосредственно на плиту. На рынке предлагается несколько вариантов звукоизоляционных материалов, предназначенных именно для этой цели.

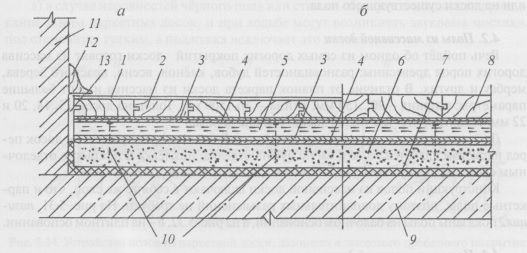

Устройство полов из штучного паркета и массивной доски на плитном основании: а - укладка пола из штучного паркета; б — то же, из массивной доски; 1 - отделочный слой (лак, мастика, масло и пр.); 2 - покрытие из штучного паркета; 3 - паркетный клей; 4 - грунтовка под клей; 5- влагостойкая фанера; 6-цементно-песчаная стяжка ок. 50 мм; 7— звукоизолирующий слой; 8— покрытие из массивной доски; 9 - железобетонная плита перекрытия; 10 -саморезы; 11-стена; 12-плинтус; 13 - воздушный зазор.
По звукоизолирующему слою наносят выравнивающую цементно-песчаную стяжку. Толщина слоя стяжки определяется прокладываемыми инженерными коммуникациями и уровнем чистого пола, на который нужно выйти. В деле повышения звукоизоляции между стеной и стяжкой также прокладывается какой-либо упругий материал. Для этого годится, например, пенополистирол толщиной 20...30 мм или подобный.
Затем на стяжку наносится клей, на который наклеивается влагостойкая фанера. Окончательно фанера закрепляется к стяжке дюбелями.
Далее, как и в случае балочного перекрытия, идёт укладка планок паркета на специальный клей и закрепление их к фанере гвоздями или саморезами.
Уложенный паркет покрывается отделочным слоем.
Заканчивается устройство напольного покрытия из штучного паркета установкой плинтусов. Между стеной и конструкцией пола выше стяжки нужно оставить зазор 5...10 мм. Делается это по двум причинам: а) в случае температурного расширения зазор не даст покрытию «пойти волной» и б) в случае не до конца просохшей стяжки через зазор осуществляется вентиляция, что спасёт искривление клёпок паркета из-за излишней влажности.
В рамках данной книги мы не касаемся технологии укладки паркета. Однако стоит подчеркнуть, что только точное выполнение всех рекомендованных действий по укладке, разработанных специалистами, даст долговечный результат. Поэтому не следует экономить на работе профессионалов.
Несколько слов о мозаичном паркете. Из него настилаются декоративные полы. Планки мозаичных полов собираются в квадраты с размерами от 400x400 до 600x600 мм; выпускаются с уже отделанной поверхностью. Укладывается мозаичный паркет также на фанеру или на доски существующего пола.
Полы из массивной доски
Речь пойдёт об одном из самых дорогих покрытий доски готовят из массива дорогих пород древесины: разновидностей дубов, клёнов, ясеня, красного дерева, мербау и других. В отличие от планок паркета доски из массива имеют большие параметры: ширина - 90... 150 мм, длина - до 1500 мм. Толщина досок 15, 18, 20 и 22 мм. Понятно, что чем толще доска, тем она дороже.
Доски также как и паркет, шпунтованные. Большим преимуществом досок перед паркетом является то, что им не нужна отделка: циклёвка и покрытие отделочным слоем. Их выпускают уже готовыми к эксплуатации.
Конструкции полов из массивной доски включают в себя те же слои, что и паркетные полы, поэтому дополнительных разъяснений не требуют.
Полы из паркетной доски
Паркетные доски выпускают толщиной 15 и 18 мм. При этом толщина планок верхнего слоя (шпона) составляет 2...4 мм, длина - 150, 160 и 207 мм, а ширина - 20...50 мм. Размеры досок разнятся у разных производителей: например, 189x1800 мм, 140x2200 мм и т.п.
Раньше паркетные доски выпускали с пазогребневым профилем, как и паркет. Соответственно и крепление паркетных досок производилось так же, как и паркета: приклеиванием и прибиванием гвоздями в паз к лагам, фанере или существующему дощатому полу.
В сегодняшней технологии всё очень просто. Придумали так называемое замковое соединение, с помощью которого паркетные доски просто защёлкиваются между собой. Собранный таким образом настил из паркетных досок прижимают к полу плинтусом по периметру помещения.
Если пол устраивают на балочном основании, то паркетные доски укладывают на доски чёрного пола, а если монтаж пола производится по плитному основанию, то паркетные доски настилают на стяжку. Не возброняется в обоих вариантах укладку производить на фанеру, однако необходимости в этом нет.
Предварительно на чёрный пол/стяжку выстилают подложку, зачем она нужна:
- в случае неровностей чёрного пола или стяжки образуется неплотное примыкание к ним паркетных досок, и при ходьбе могут возникнуть звуковые мостики, пол становится гулким, а подложка исключает это явление;
- если подстилающий слой - чёрный пол или стяжка — вычищены не тщательно, то при ходьбе возможно «поскрипывание-похрустывание», а с подложкой такого не случится.

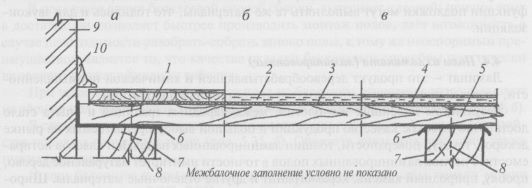

Устройство полов из паркетной доски, ламината и замкового пробкового покрытия на балочном основании: а - укладка паркетной доски; б- то же, ламината; в - то же, пробкового покрытия; 1 - покрытие из паркетной доски; 2 - покрытие из ламината; 3 - подложка под покрытие; 4 - покрытие из пробкового замкового покрытия; 5 - доски чёрного пола; 6 - прослойка из упругого материала для исключения звуковых мостиков; 7- балка перекрытия или лага; 8-саморезы; 9 - стена; 10 - плинтус.
Полы из ламината (ламинированные)
Ламинат — это продукт деревообрабатывающей и химической промышленности.
Широкий спектр характеристик ламината позволяет использовать их практически в любых внутриквартирных помещениях - гостиных, детских, кухнях, санузлах и т.д.
Параметры панелей у разных производителей несколько различаются, но в среднем таковы: толщина - 8... 12 мм, ширина - около 200 мм, длина - около 1300 мм.
Укладка ламинированных панелей производится «плавающим» способом, т.е. без сцепления с нижележащим слоем, соединяются только торцы панелей, имеющие паз и гребень. Для соединения паза и гребня либо применяют особые клеи, либо используют бесклеевой способ — тот самый замок, которым соединяют и паркетные доски.
В последнее время бесклеевой способ сборки вытесняет клеевой; причин тому в достатке: он позволяет быстрее производить монтаж полов, даёт возможность в случае необходимости разобрать-собрать заново полы, к тому же неоспоримым преимуществом является то, что качество укладки бесклеевым способом практически не зависит от квалификации рабочих.
При устройстве ламинированного пола на балочном основании его укладывают на чёрный пол, поверхность которого, разумеется, должна быть ровной.
И при балочном и при плитном основании ламинированные панели можно укладывать на фанеру, ДСП, ДВП, существующий дощатый пол, линолеум и т.п.
Пробковые полы
Полы из пробковых панелей
Поговорим сначала о пробковых панелях. Пробковые панели представляют собой многослойную структуру, которая включает в себя следующие слои.
- Защитный слой - лаковое покрытие, как правило, трёхслойное, но может быть и износостойкая виниловая плёнка, у которой более высокие показатели по износостойкости.
- Лицевой, декоративный, слой — натуральный пробковый шпон; кстати говоря, вместо пробкового шпона может включаться шпон ценных пород древесины, такие покрытия также относят к пробковым полам.
- Основа под лицевой слой - слой агломерированной (прессованной) пробки.
- Несущая основа - влагостойкая древесноволокнистая плита, сегодня это HDF или MDF; этот слой даёт покрытию дополнительную прочность, в нём находятся профили паз и гребень.
- Пробковая подложка — слой агломерированной пробки, который приклеивается к несущей основе.
Толщина пробковых панелей составляет 10,5 мм, из которых 3,5 мм - пробковый шпон. Укладка панелей на балочное и на плитное основание производится точно так же, как паркетных досок и ламината, поэтому в дополнительном описании не нуждается.
У пробковых панелей много преимуществ, связанных, прежде всего, с лёгкостью сборки-разборки покрытия.
Полы из пробковых пластин (плиток)
Теперь о пробковых пластинах (плитках). Пробковые пластины имеют толщину 4 или 6 мм и включают в себя только внешний лицевой слой и агломерированную подложку — основу под лицевой слой. Размеры пластин 300x600 мм, редкие образцы имеют размер 150x600 мм. Пробковые пластины приклеиваются по всей площади пластины к стяжке специальным клеем.
Пробковые пластины имеют те же свойства, что и панели (за исключением способа настила), но, в отличие от панелей, их можно отнести их к тем покрытиям, которые годятся для любых помещений дома, включая ванные и санузловые помещения.
Полы из линолеума (линолеумные)
Натуральный линолеум изготавливается исключительно из натуральных компонентов. Это наиболее дорогая категория линолеумных полов. К достоинствам также относится долговечность материала: он может прослужить не одно десятилетие.
Синтетический линолеум (поливинилхлоридный, ПВХ) — один из наиболее востребованных видов, популярность которого связана с его низкой стоимостью и достаточно высокими эксплуатационными качествами. Неэкологичность материала компенсируется его декоративными свойствами: имитация натурального камня, мрамора, паркета и другие «картинки» позволяют вписать его в контекст практически любого дизайна помещения.
Чаще всего линолеумы изготавливаются с основой, но могут выпускаться и без неё.
Основа линолеумов бывает разная - полиэфирная, вспененная, тканевая.
Линолеумы, не имеющие основу (например, комоксилиновый), отличаются от остальных малой толщиной. Основные его свойства — влагостойкость и эластичность, поэтому его кладут в наиболее влажных и даже сырых местах. Поскольку это самый тонкий линолеум, то отсюда возникает и некоторое неудобство: для такого линолеума требуется идеально гладкая поверхность нижележащего слоя, поскольку он не способен скрыть недостатки этого слоя — неровности, сучки, стыки досок.
Укладка линолеума производится, как правило, со сцеплением с нижележащим слоем: приклеиванием на мастику или клей в зависимости от вида линолеума.
При балочном основании линолеум может настилаться непосредственно на доски чёрного пола, с приклеиванием мастиками или клеем. Если чёрный пол имеет дефекты, которые могут повредить покрытие, то линолеум настилают на фанеру или древесноволокнистую плиту, что настоятельно рекомендуют делать производители линолеума. Фанера/ДВП просто прибиваются к доскам чёрного пола гвоздями с плоскими шляпками. Фанера также необходима, если линолеум не имеет основы.
При устройстве пола из линолеума на плитном основании его приклеивают к стяжке, в случае необходимости — на фанеру, которую наклеивают на стяжку дисперсионным клеем.
И при балочном, и при плитном основании может осуществляться настил линолеума насухо, т.е. без приклеивания: линолеум просто расстилается по подготовленному основанию и прихватывается плинтусами по периметру помещения.

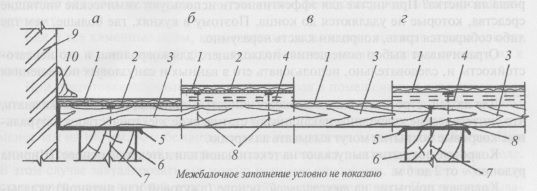

Устройство полов из линолеума на балочном основании: а - укладка линолеума на доски чёрного пола с приклеиванием; в - то же, без приклеивания; б — укладка линолеума на фанеру с приклеиванием; г — то же, без приклеивания; 1 — линолеум на тепло-звукоизолирующей основе; 2 — линолеумный дисперсионный клей; 3 — доски чёрного пола; 4 - фанера; 5 - прослойка из упругого материала для исключения звуковых мостиков; 6— балка перекрытия или лага; 7- саморезы; 8 — гвозди с плоскими шляпками; 9 - стена; 10 - плинтус.

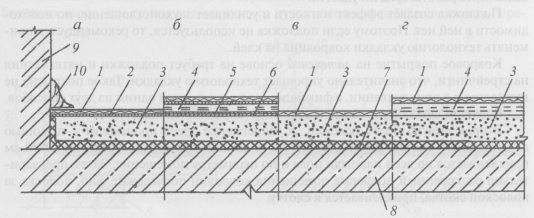

Устройство полов из линолеума на плитном основании: а - укладка линолеума на стяжку с приклеиванием; в - то же, без приклеивания; б - укладка линолеума на фанеру с приклеиванием; г — то же, без приклеивания; 1 — линолеум на тепло-звукоизолирующей основе; 2 - линолеумный дисперсионный клей; 3 - цементно-песчаная стяжка; 4- фанера или ДВП; 5- клей; 6— грунтовка подклей; 7- звукоизолирующий слой.
Ковровые (ковролиновые) покрытия
Покрытие пола ковролином позволяет создать тепло и уют в доме, повышает звукоизоляцию помещения. Однако при современном подходе к экологичное окружающих человека материалов, ковролин стоит на последнем месте. Ковры и ковролины быстро и прочно собирают грязь, пыль, требуя частой чистки. Но и хороша ли чистка? При чистке для эффективности используют химические чистящие средства, которые не удаляются до конца. Поэтому в кухнях, где больше, чем где либо собирается грязь, ковролин класть неразумно.
Ограничивает выбор помещения, подходящего для ковролина, и его невлагостойкость, и, следовательно, использовать его в ванных и санузловых помещениях не рекомендуется.
Для людей, строго следящих за экологичностью жилища, следует также знать, что синтетические ковролины накапливают статическое электричество, а натуральные ковровые покрытия могут вызывать аллергию.
Ковровые покрытия выпускают на текстильной или латексной основе. Ширина рулонов - от 2 до 6 м.
Подложка создаёт эффект мягкости и усиливает звукопоглощение, но необходимости в ней нет. Поэтому если подложка не используется, то рекомендуется применять технологию укладки ковролина на клей.
Ковровое покрытие на латексной основе не требует подложки и натягивания на стрейчинги, что значительно упрощает технологию укладки. Такое покрытие не нуждается и в приклеивании, а фиксация его производится одним из двух способов.
В первом способе уложенный ковролин закрепляется плинтусом.
Второй способ более надёжен, и закрепление здесь происходит с помощью двустороннего скотча. Двусторонний скотч сеткой с ячейками примерно 50x50 см приклеивается по всей площади пола и по периметру помещения. Затем предварительно раскроенный по форме помещения ковролин последовательно, полоска за полоской скотча, приклеивается к скотчу.
Керамические полы
Говоря о керамических полах, будем иметь в виду полы из керамической или керамогранитной плитки.
Полы из керамической или керамогранитной плитки обладают высокой степенью износостойкости и влагостойкости. Поэтому, прежде всего, их устраивают в помещениях с влажным режимом эксплуатации. Уход за таким полом предельно прост. Однако надо иметь в виду, что в случае керамической плитки, которая укладывается со швами, со временем швы придётся чистить; тем не менее, это обстоятельство не умаляет гигиеничность керамических полов.
Что касается керамогранита, то его характеристики таковы, что позволяют устраивать пол из него практически бесшовно. Высокая плотность этого материала создаёт сложности при резке плитки: нужен более совершенный и дорогой инструмент.
Как и все каменные полы, керамические полы имеют высокие показатели теплоусвоения, на них некомфортно ступать босыми ногами, поэтому относим их к холодным полам.
При подготовке основания к устройству пола в помещениях с влажным режимом эксплуатации укладывают гидроизолирующий слой, который располагают под стяжкой. Гидроизоляционный материал должен заходить на стену не менее чем на 100 мм, во избежание возможных протечек в нижележащий этаж. При этом гидроизоляционный материал может оказаться выше уровня чистого пола. В этом случае завуалировать его можно разными способами, например, оформить стык стены и пола полосой, изготовленной из материала плитки.
В описанной конструкции нет звукоизолирующего слоя. Частично роль звукоизоляции сыграет гидроизоляция, но если этого не достаточно, то под гидроизоляцию прокладывают и звукоизоляционные материалы.
В сухих помещениях гидроизоляция не нужна, но, возможно, понадобится звукоизолирующий слой, который, как и во всех других типах полов, укладывается под стяжку.
Поскольку конструкция пола из керамической плитки, включая стяжку, имеет большую массу, чем другие виды полов, то нужно провести расчёт балочного перекрытая, способного воспринять нагрузку от конструкции пола.

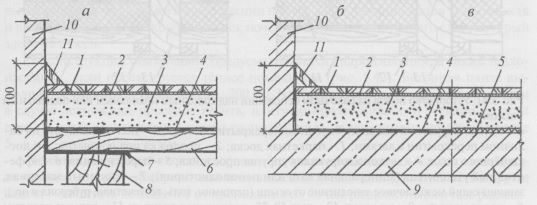

Устройство полов из керамической или керамогранитной плитки: а — устройство полов на балочном основании в помещениях с влажным режимом эксплуатации: 6 - то же, на плитном основании; в - устройство полов в сухих помещениях (холлах, гостиных и т.п.); 1 - керамическая или керамогранитная плитка; 2 - клеевой слой; 3 - выравнивающая стяжка; 4 - гидроизолирующий слой; 5 - звукоизолирующий слой; 6 - доски чёрного пола; 7 - прослойка из упругого материала для исключения звуковых мостиков; 8 - балка перекрытия или лага; 9 - плита перекрытия; 10 - стена; 11 - плинтус, изготовленный из плитки.
Конструкции полов на перекрытии над холодным цокольным или подвальным этажом
В конструкцию полов над холодным помещением не вносится никаких изменений, но основание под пол, т.е. несущая часть перекрытия, должно быть утеплено.
Если перекрытие балочное, то заложенный в межбалочное пространство звукоизолирующий слой в междуэтажном перекрытии играет роль теплоизолирующего слоя. Но керамзит или песок не очень хорошо будут справляться с этой ролью, поэтому целесообразно заложить сюда эффективный утеплитель — минеральную вату или пенополистирол. И ещё. Поскольку такое перекрытие находится на границе тёплой и холодной сред, то необходим защищающий теплоизоляцию пароизолирующий слой, который, как всегда, укладывается со стороны тёплого помещения.
На рисунке, «показан пример устройства пола из паркетной доски на балочном перекрытии, в конструкции которого лаги отсутствуют, а на рисунке изображён пол из ламината на перекрытии с лагами.
Устройство полов на балочном основании над холодным цокольным или подвальным этажом: а — пол из паркетной доски на балочном перекрытии без лаг; б - пол из ламината на балочном перекрытии с лагами; 1 — паркетная доска; 2 — подложка под покрытие; 3 — доски чёрного пола; 4 - звукоизолирующая упругая прослойка; 5 — пароизоляция; 6 - эффективный утеплитель (минеральная вата или пенополистирол); 7— рулонный материал, защищающий межбалочное заполнение от осыпи (пергамин, толь, геотекстиль, рубероид и пр.): 8 - доски настила; 9 - ламинат; 10 - лага 50x75, положенная плашмя; 11 - отделка потолка; 12 - черепной брусок 30x40, 40x50 или 50x50; 13 - балка перекрытия.
По аналогии с этими примерами устраиваются и другие виды полов. Если пол устраивается на плитном основании, то утепление также необходимо. Для II климатической зоны толщина утеплителя — минеральной ваты или пенопо-листирола — должна быть около 120 мм. На рисунке, а приведён пример устройства линолеумного пола, а на рисунке - пола из керамических плиток, здесь же показана система электрического или водяного обогрева, заложенная в стяжку.

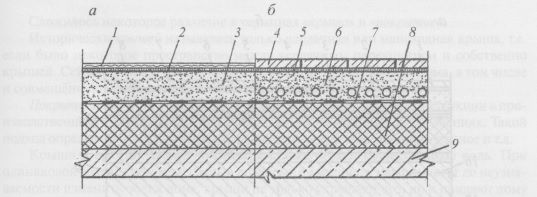

Устройство пола на плитном перекрытии над холодным цокольным или подвальным этажом: а — пол из линолеума; б — пол из керамических плиток; / — линолеум на тепло-звукоизолирующей основе; 2- линолеумный дисперсионный клей; 3 - цементно-песчаная стяжка; 4 — керамические плитки; 5 - клеевой состав для плиток; 6 — система электрического или водяного обогрева; 7— пароизолирующий слой; 8 — теплоизолирующий слой из минераловатных или пенополистирольных плит; 9 — железобетонная плита перекрытия.
Конструкции полов на грунтовом основании
В подвальных и цокольных помещениях полы могут быть выбраны любые, это зависит от назначения помещения. Устраиваются полы по железобетонной плите, которая, в отличие от междуэтажного перекрытия, монтируется по грунту. Отсюда вытекают различия только в конструкции плиты, а конструкция полов такая же, как и в междуэтажном перекрытии, за исключением звукоизолирующего слоя, который здесь не нужен.
В конструкции обязательно предусматривается гидроизоляция, а также теплоизоляция, если проектируется тёплое помещение. Бетонная плита выполняется толщиной не менее 150...200 мм. Чтобы исключить продавливание плиты в случае возможных просадок грунта, плиту армируют нижними сетками по всей плите и верхними сетками в местах примыкания к стене; диаметр арматуры в сетке 5...6 мм, ячейка 100x100 мм.
Теплоизолирующий слой со стороны тёплого помещения, как всегда, защищается пароизоляцией — армированной полиэтиленовой плёнкой. У плёнки есть и другая задача - защитить помещение от проникания из почвы радиоактивного газа радона.
Пол может устраиваться без дополнительного обогрева или с электрическим или водяным обогревом.

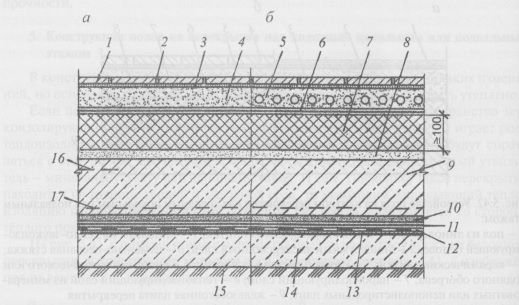

Устройство пола из керамических плиток на грунтовом основании в отапливаемом помещении: а - устройство пола без обогрева; б- то же, с электро- или водообогревом; 1 - керамические плитки; 2 - затирка швов, выполняется из клеевой смеси; 3 - клеевой состав для плиток; 4 - выравнивающая армированная цементно-песчаная стяжка толщиной не менее 50 мм; 5- система электрического или водяного обогрева; 6 - слой армированной полиэтиленовой плёнки; 7- теплоизолирующий слой из минераловатных или пенополистирольных плит; 8 - выравнивающий слой из кварцевого песка; 9 - армированная бетонная плита класса не ниже В 22,5, толщиной не менее 100...200 мм; 10 - защитная цементно-песчаная стяжка толщиной не менее 20 мм; 11 - защитный слой - 2 слоя полиэтиленовой плёнки; 12 - гидроизолирующий слой; 13 - грунтовка праймером; 14 - подготовка из тощего бетона класса В 10, толщиной не менее 100 мм; 15 - уплотнённый грунт основания; 16 - верхние арматурные сетки в зоне примыкания к стене; 17-нижние арматурные сетки.
Решение дано для керамического пола, поскольку такие полы чаще всего устраивают в подвальных и цокольных помещениях, но, как уже было сказано, уложить можно любой вид пола.
