Ей присвоено международное название SHIN-GLAS, в русском произношении — шинглас. Впрочем, надо сказать, что мягкая рубероидная плитка может иметь и другие названия, под которым её продают разные страны и разные фирмы-производители (тегола, икопал, катепал и др.). Сейчас специалистами компании «ТехноНИКОЛЬ» налажено производство плитки в России, на рязанском заводе «Шинглас». Достаточно много домов, хозяева которых предпочли видеть свой дом под рубероидной плиткой шинглас. Как видим, ограничений в форме перекрываемых крыш нет: мягкая черепица позволяет создать кровлю даже особо сложных крыш, какими являются, например, формы косой плоскости.
Основу мягкой битумной черепицы составляет стеклохолст, который пропитывается модифицированным битумом.
Укладывается плитка при уклонах от 12°. Размер зависит от вида плиток, но средний размер около 1000x320 мм.
В достоинства этого кровельного материала можно отнести следующие качества:
- разнообразие форм - около 30 различных моделей, большой выбор цветов в пределах каждой модели;
- обеспечивает хорошую гидроизоляцию кровли — плитки образуют практически сплошной «ковёр»;
- не только морозостоек, но и адаптирован к особенностям нашего климата, например, к резким перепадам температур;
- позволяет покрывать любые скатные и кривые формы крыши;
- малая масса, удобный размер, тип упаковки, словом, всё, что удобно для транспортировки и монтажа;
- монтаж можно производить при отрицательных температурах, что немаловажно для нашей полосы с очень коротким летом;
- плитки просты и безотходны в монтаже: если остался кусок плитки, его можно легко использовать в другом месте крыши;
- не шумит в дождь и град.
Несмотря на приведённые достоинства, рубероидная черепица имеет недостатки, которые не могут быть не учтены будущим хозяином дома:
- кровля недостаточно долговечна-производители дают гарантию 10... 15 лет; на практике это означает, что каждые 10... 15 лет нужно озаботиться внушительными эксплуатационными расходами по замене вероятнее всего полностью кровли (частичная замена отдельных участков может не получиться, если используемый вид плиток «уйдёт» с рынка; если же материал и останется на рынке, всё равно будет различие в цвете и фактуре старого и нового материала);
- недолговечность рубероидной плитки объясняется тем, что в жаркую погоду материал размягчается, могут появиться пятна и следы от обуви, поэтому запрещено ходить по кровле в солнечную погоду;
- кровля не прочна при механическом воздействии: острые предметы и инструменты могут повредить кровельный материал, поэтому даже удаление мусора с крыши должно производиться мягкой щёткой; также к повреждению плитки может привести удаление снега с кровли, поэтому оставляют защитный слой снега около 10 см толщиной.
Опишем состав слоёв кровельной конструкции с плитками шинглас.
Обрешётка (настил) под шинглас готовится сплошным настилом. Толщина настила зависит от шага стропил и климатической зоны, при этом прежде всего принимается во внимание толщина снегового покрова. Поскольку рубероидная плитка не сопротивляется термическому воздействию, которое передаётся на обрешётку, то между элементами настила оставляют зазоры 1...5мм для компенсации линейного расширения в тёплое время года. Крепление обрешётки к стропилам производится гвоздями или саморезами.
На обрешётку укладывается дополнительный гидроизолирующий слой под плитку.

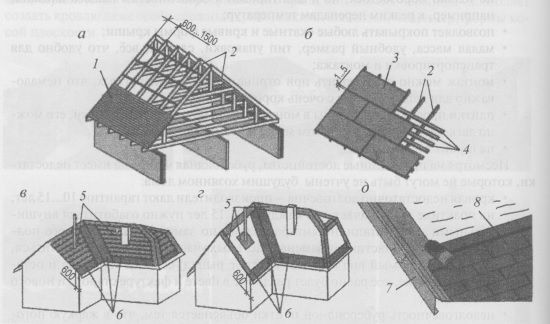

Подготовка стропильной конструкции к укладке мягкой черепицы: а, б - варианты устройства обрешётки (настила); в — укладка дополнительного гидроизолирующего слоя на уклонах 12... 18 град.; г - то же, на уклонах больше 18 град.; д - установка карнизной планки; 1 - сплошной настил из досок; 2 - стропила; 3 - фанера водостойкая или ориентированно-стружечная плита (ОСП); 4 - доски под настил; 5 - подкладочный ковёр; 6- самоклеющийся битумно-полимерный материал; 7- карнизная планка; 8 - слой из мягкой черепицы.

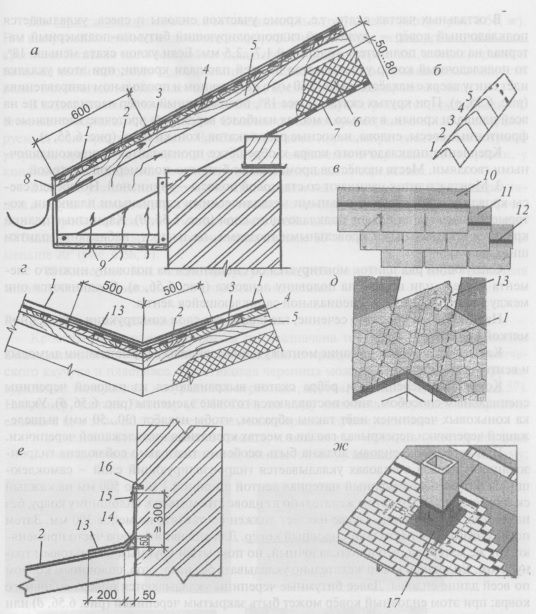

Конструкция и детали кровли из мягкой черепицы шинглас: а - сечение стропильной конструкции; 6 - коньковые элементы и направление их укладки; в - порядок укладки черепичек; г,д- устройство ендовы; е — примыкание кровли к стене; ж — герметизация труб; 1 — ковёр из мягкой черепицы; 2 - самоклеющийся битумно-полимерный слой; 3— подкладочный ковёр; 4 - обрешётка - сплошной настил; 5 - контробрешётка для устройства вентиляции; 6 — утеплитель; 7— пароизоляция; 8— карнизная планка; 9 — приточные отверстия; /0- видимая часть слоя плитки; 11 - перекрываемая часть; 12 - самоклеющаяся полоса для крепления плитки; 13 - ендовный ковёр; 14 - треугольная рейка; 15- металлический фортук; 16 — штраба (канавка в стене); 17— фартук.
В остальных частях ската, т.е. кроме участков ендовы и свеса, укладывается подкладочный ковёр - рулонный гидроизолирующий битумно-полимерный материал.
Крепление подкладочного ковра к обрешётке производится широкошляпочными гвоздями. Места нахлёстов промазывают битумно-полимерной мастикой.
Монтаж плиток начинают со стартовой полосы - карнизной. Но прежде свесы кровли усиливают специальными металлическими карнизными планками.
Следующий ряд плиток монтируется со смещением на половину нижнего элемента и влево или вправо на половину лепестка. Соединяются они между собой посредством специальной самоклеющейся ленты.
На рисунке, а показано сечение, где видны все слои конструкции утеплённой мягкой кровли.
Как всегда, уделим внимание монтажу конька, ендовы и герметизации дымовых и вентиляционных труб.
Коньковые черепицы и рёбра скатов выкраиваются из рядовой черепицы специальным способом, либо поставляются готовые элементы. Укладка коньковых черепичек идёт таким образом, чтобы нахлёст (30...50 мм) вышележащей черепички перекрывал гвозди в местах крепления нижележащей черепички.
При устройстве ендовы должна быть особенно тщательно соблюдена гидроизоляция. Сначала в ендовах укладывается гидроизолирующий слой - самоклеющийся битумно-полимерный материал лентой шириной 1 м, по 500 мм на каждый скат. Затем поверх этого слоя настилают ендовный ковёр. Для ендовного ковра часто применяют тот же материал, что и подкладочный, но покрытый крупным базальтовым гранулятом. Ендовный ковёр желательно укладывать без нахлёстов, сплошным ковром по всей длине ендовы. Далее битумные черепицы укладываются поверх ендовного ковра; при этом ендовный ковёр может быть закрытым черепицей или открытым, видимым.
Его выкраивают либо из ендовного ковра, либо из металла с антикоррозионным покрытием. Лицевая часть выкройки укладывается поверх черепицы, а левая, правая и тыльная части заводятся под черепицу. Это делается с учётом принципа каскадности воды: поток воды не попадает под фартук, и, следовательно, протечек нет.
В подкровельной конструкции обязательно предусматривается вентиляция, об этом мы говорили неоднократно. Особенно важно проветривание над эксплуатируемым мансардным этажом. Чтобы обеспечить нормальную вентиляцию, нужно устроить приточные отверстия у карниза и вытяжные в верхней части кровли, у конька. На рисунке, а пути движения воздуха показаны стрелками.
В случае утеплённой кровли нужны каналы над теплоизоляцией для циркуляции воздуха. Каналы получаются при набивке на стропила контробрешётки. Сечение контробрешётки принимается таким, чтобы высота каналов над теплоизоляцией была не менее 50 мм при уклоне ската больше 20° и не менее 80 мм - при уклоне меньше 20°.
И последнее. Как всегда, при устройстве утеплённой кровли слой утеплителя защищается пароизоляцией со стороны помещения.
